อะไรทำให้บัสบาร์แบบท่อหุ้มฉนวนอย่างเต็มที่เป็นตัวเลือกที่ชาญฉลาดสำหรับการกระจายพลังงานสมัยใหม่？

บัสบาร์หุ้มฉนวนอย่างเต็มที่ เป็นตัวแทนของโซลูชันยุคใหม่สำหรับระบบจำหน่ายไฟฟ้า ซึ่งรวมเอาความปลอดภัยของผู้ปฏิบัติงานที่ได้รับการปรับปรุง ความน่าเชื่อถือที่เหนือกว่าในสภาพแวดล้อมที่รุนแรง และข้อกำหนดในการกวาดล้างที่ลดลงอย่างมากเมื่อเปรียบเทียบกับระบบบัสบาร์เปลือยหรือไม่มีฉนวนแบบดั้งเดิม ด้วยการห่อหุ้มตัวนำด้วยวัสดุที่มีความเป็นฉนวนสูง เช่น อีพอกซีเรซิน หรือฉนวนแบบเชื่อมขวาง ระบบเหล่านี้จะกำจัดการสัมผัสตัวนำที่มีกระแสไฟฟ้า และลดความเสี่ยงของไฟฟ้าขัดข้องได้อย่างมาก การศึกษาด้านวิศวกรรมแสดงให้เห็น การหยุดทำงานโดยไม่ได้วางแผนน้อยลงถึง 60% เมื่อเปรียบเทียบกับการจัดเรียงบัสบาร์แบบเปิดทั่วไป โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมที่มีระดับการปนเปื้อนสูง ด้วยการติดตั้งที่เหมาะสม ระบบเหล่านี้จึงสามารถทำงานได้อย่างน่าเชื่อถือ ทศวรรษ โดยมีการบำรุงรักษาน้อยที่สุด ทำให้เป็นตัวเลือกที่ดีที่สุดสำหรับสถานีย่อยที่ทันสมัย โรงงานอุตสาหกรรม และโครงสร้างพื้นฐานที่สำคัญทั่วโลก

บัสบาร์แบบหุ้มฉนวนเต็มรูปแบบเปลี่ยนความปลอดภัยในการจ่ายพลังงานได้อย่างไร

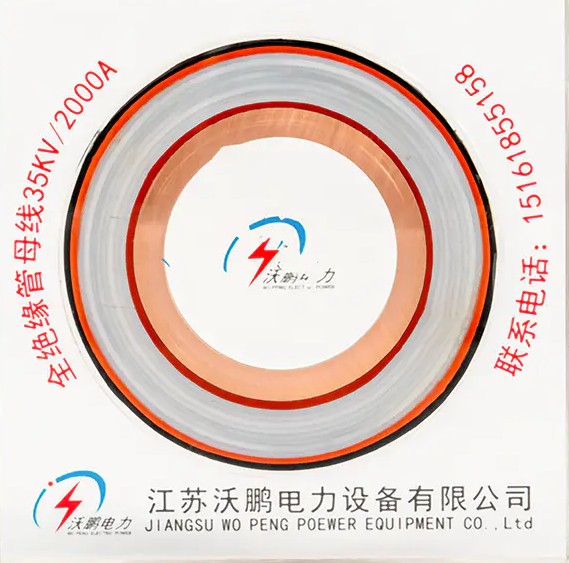

บัสบาร์เปลือยแบบดั้งเดิมอาศัยฉนวนอากาศและต้องมีระยะห่างด้านความปลอดภัยมาก—โดยทั่วไป 150–300 มม. สำหรับระบบ 35kV . บัสบาร์แบบท่อที่หุ้มฉนวนอย่างสมบูรณ์ช่วยลดการพึ่งพานี้โดยการรวมฉนวนแข็งที่สามารถทนต่อแรงดันอิมพัลส์ได้สูงถึง 150 กิโลโวลต์ . การเปลี่ยนแปลงการออกแบบขั้นพื้นฐานนี้สร้างการปรับปรุงที่วัดผลได้ในทุกมิติของประสิทธิภาพของระบบ

การกำจัดอันตรายจากอาร์คแฟลช

เหตุการณ์อาร์กแฟลชยังคงเป็นหนึ่งในสาเหตุหลักของการบาดเจ็บทางไฟฟ้าในโรงงานอุตสาหกรรม การออกแบบบัสบาร์แบบท่อหุ้มฉนวนแบบปิดทั้งหมด ป้องกันการสัมผัสกับตัวนำไฟฟ้าที่มีกระแสไฟฟ้าโดยไม่ได้ตั้งใจ และลดโอกาสที่จะเกิดไฟฟ้าขัดข้อง แผงกั้นฉนวนแข็งช่วยให้แน่ใจว่าแม้ในสภาวะความผิดปกติ พลังงานที่ปล่อยออกมาจะยังคงอยู่ในระบบ ซึ่งช่วยเพิ่มความปลอดภัยของบุคลากรในระหว่างกิจกรรมการดำเนินงานและการบำรุงรักษาได้อย่างมาก

การปิดผนึกระดับ IP68 สำหรับสภาพแวดล้อมที่รุนแรง

ในเขตอุตสาหกรรม สถานีย่อยชายฝั่ง และสภาพแวดล้อมการทำเหมืองแร่ การปนเปื้อน เช่น หมอกเกลือ ฝุ่น และอนุภาคทางเคมี อาจทำให้ประสิทธิภาพของฉนวนของระบบแบบดั้งเดิมลดลงอย่างรวดเร็ว บรรลุบัสบาร์แบบท่อที่หุ้มฉนวนอย่างเต็มที่ การปิดผนึกระดับ IP68 ป้องกันความชื้นซึมเข้าและกำจัดการติดตามพื้นผิว ส่งผลให้มีระยะเวลาการบำรุงรักษานานขึ้นและประสิทธิภาพในระยะยาวมีเสถียรภาพมากขึ้น แม้ในสภาวะการปฏิบัติงานที่มีความต้องการสูงสุดก็ตาม

ลดความเสี่ยงในการปล่อยบางส่วน

การคายประจุบางส่วนเป็นตัวบ่งชี้ที่สำคัญของการเสื่อมสภาพของฉนวน ซึ่งอาจนำไปสู่ความล้มเหลวร้ายแรงเมื่อเวลาผ่านไป โครงสร้างฉนวนที่เป็นของแข็งของบัสบาร์แบบท่อที่หุ้มฉนวนอย่างเต็มที่ช่วยลดช่องว่างอากาศและช่องว่างซึ่งโดยปกติแล้วการปล่อยบางส่วนจะเริ่มขึ้น การทดสอบตามมาตรฐาน IEC ช่วยยืนยันว่าระบบฉนวนเหล่านี้รักษาความสมบูรณ์ของฉนวนแม้ว่าจะสัมผัสกับความชื้น สเปรย์เกลือ และวงจรความร้อนเป็นเวลานาน ทำให้มั่นใจได้ถึงความน่าเชื่อถือในระยะยาวโดยไม่ทำให้ประสิทธิภาพของฉนวนลดลง

การออกแบบที่กะทัดรัดและการเพิ่มประสิทธิภาพพื้นที่

ข้อจำกัดด้านพื้นที่ถือเป็นความท้าทายที่เพิ่มขึ้นในโครงสร้างพื้นฐานทางไฟฟ้าสมัยใหม่ เนื่องจากฉนวนถูกรวมเข้ากับระบบตัวนำโดยตรง ข้อกำหนดระยะห่างระหว่างเฟสจึงลดลง ทำให้สามารถติดตั้งในพื้นที่รอยเท้าที่ลดลงอย่างมาก

ข้อได้เปรียบด้านการออกแบบที่กะทัดรัดนี้ทำให้บัสบาร์แบบหุ้มฉนวนเต็มรูปแบบเหมาะสำหรับการติดตั้งในสถานีย่อยที่มีอยู่ซึ่งมีพื้นที่ในการขยายจำกัด สิ่งอำนวยความสะดวกใต้ดินที่มีการจำกัดระยะห่างในแนวดิ่ง และโครงการปรับปรุงเพิ่มเติมซึ่งการลดเวลาหยุดทำงานให้เหลือน้อยที่สุดเป็นสิ่งสำคัญ ความสามารถในการกำหนดเส้นทางระบบเหล่านี้ผ่านร่องสายเคเบิล เคเบิล夹层 และอุโมงค์เคเบิล—คล้ายกับสายเคเบิลทั่วไป—ให้ความยืดหยุ่นในการติดตั้งที่ไม่มีใครเทียบได้เมื่อเปรียบเทียบกับการจัดเรียงบัสบาร์ที่เข้มงวด

ประสิทธิภาพที่ได้รับการพิสูจน์แล้วในการใช้งานโครงสร้างพื้นฐานที่สำคัญ

การใช้งานภาคสนามในอุตสาหกรรมที่หลากหลายแสดงให้เห็นว่าบัสบาร์แบบท่อหุ้มฉนวนอย่างเต็มที่ช่วยเพิ่มเสถียรภาพในการดำเนินงานภายใต้ภาระที่ผันผวนและความเครียดจากสิ่งแวดล้อมอย่างมีนัยสำคัญ ภาคส่วนต่อไปนี้แสดงถึงปัจจัยขับเคลื่อนการเติบโตหลักสำหรับเทคโนโลยีนี้

ระบบพลังงานทดแทน

ฟาร์มกังหันลมและสถานีไฟฟ้าพลังงานแสงอาทิตย์ทำงานในสภาพแวดล้อมที่ท้าทายที่สุด เช่น สเปรย์เกลือนอกชายฝั่ง พายุฝุ่นในทะเลทราย และการเปลี่ยนแปลงของอุณหภูมิที่รุนแรง บัสบาร์แบบท่อหุ้มฉนวนอย่างสมบูรณ์จะรักษาประสิทธิภาพทางไฟฟ้าที่สม่ำเสมอในการตั้งค่าเหล่านี้ ด้วยการออกแบบที่ปิดสนิทเพื่อป้องกันความล้มเหลวที่เกิดจากการปนเปื้อนซึ่งรบกวนระบบบัสบาร์แบบเปิดแบบดั้งเดิม โครงสร้างท่อรองรับการกระจายความร้อนสม่ำเสมอ ช่วยให้ระบบทำงานภายในขีดจำกัดอุณหภูมิที่ปลอดภัยภายใต้สภาวะโหลดต่อเนื่องตามแบบฉบับของการผลิตพลังงานหมุนเวียน

แหล่งจ่ายไฟระบบขนส่งทางราง

ระบบรางในเมืองต้องการความน่าเชื่อถือสูงในอุโมงค์ใต้ดินที่มีพื้นที่จำกัดและรางยกระดับที่ต้องเผชิญกับสภาพอากาศ ฐานที่กะทัดรัดและโครงสร้างที่ปิดสนิทของบัสบาร์แบบท่อหุ้มฉนวนอย่างสมบูรณ์ ทำให้บัสบาร์แบบท่อหุ้มฉนวนทั้งหมดเหมาะอย่างยิ่งสำหรับการใช้งานเหล่านี้ ซึ่งการเข้าถึงการบำรุงรักษามีจำกัด และต้องเพิ่มระยะขอบด้านความปลอดภัยให้สูงสุด ระบบให้ประสิทธิภาพที่เสถียรภายใต้ลักษณะเฉพาะโหลดสวิตชิ่งความถี่สูงกระแสสูงและความถี่สูงของเครือข่ายกำลังฉุด

โครงสร้างพื้นฐานกริดอัจฉริยะและศูนย์ข้อมูล

ศูนย์ข้อมูลสมัยใหม่และสถานีย่อยกริดอัจฉริยะต้องการระบบจำหน่ายไฟฟ้าที่รวมความหนาแน่นของพลังงานสูงเข้ากับพื้นที่ที่น้อยที่สุด บัสบาร์แบบท่อหุ้มฉนวนอย่างสมบูรณ์ตรงตามข้อกำหนดทั้งสองข้อ ในขณะเดียวกันก็ให้ความน่าเชื่อถือที่จำเป็นสำหรับการปฏิบัติงานที่มีความสำคัญต่อภารกิจ ข้อกำหนดระยะห่างที่ลดลงช่วยให้ใช้พื้นที่อันมีค่าได้อย่างมีประสิทธิภาพมากขึ้น และการออกแบบที่ปิดสนิทช่วยลดความเสี่ยงในการปนเปื้อนที่เกี่ยวข้องกับสภาพแวดล้อมการระบายความร้อนที่มีการไหลของอากาศสูง

วิศวกรรมความเสถียรทางความร้อนและความน่าเชื่อถือในระยะยาว

วัสดุฉนวนที่ทันสมัยได้รับการออกแบบทางวิศวกรรมเพื่อให้การกระจายความร้อนอย่างมีประสิทธิภาพในขณะที่ยังคงรักษาความเป็นฉนวนภายใต้ความเครียดจากความร้อนอย่างต่อเนื่อง วิศวกรรมที่อยู่เบื้องหลังบัสบาร์แบบท่อหุ้มฉนวนทั้งหมดจัดการกับความท้าทายด้านความร้อนที่จำกัดประสิทธิภาพของระบบทั่วไป

การออกแบบการกระจายความร้อนที่เหมาะสมที่สุด

รูปทรงของตัวนำแบบท่อมีอัตราส่วนพื้นที่ผิวต่อปริมาตรที่มาก ซึ่งส่งเสริมการระบายความร้อนด้วยการพาความร้อนตามธรรมชาติ เมื่อใช้ร่วมกับสูตรฉนวนนำความร้อน การออกแบบนี้จะทำให้อุณหภูมิในการทำงานคงที่แม้อยู่ที่ พิกัดกระแสสูงถึง 12,000A . การกระจายอุณหภูมิที่สม่ำเสมอทั่วทั้งหน้าตัดของตัวนำช่วยลดจุดร้อนที่เร่งการเสื่อมสภาพของฉนวนในระบบแบบดั้งเดิม

ความต้านทานต่อการปั่นจักรยานด้วยความร้อน

ระบบไฟฟ้าเผชิญกับโหลดที่แตกต่างกันในแต่ละวันและตามฤดูกาลซึ่งสร้างความเครียดในการหมุนเวียนเนื่องจากความร้อน ส่วนต่อประสานวัสดุระหว่างตัวนำและฉนวนในบัสบาร์แบบท่อหุ้มฉนวนทั้งหมดได้รับการออกแบบทางวิศวกรรมเพื่อรองรับการขยายตัวทางความร้อนที่แตกต่างกันโดยไม่เกิดการหลุดร่อนหรือแตกร้าว โปรโตคอลการทดสอบการหมุนเวียนด้วยความร้อนของ IEC ยืนยันว่าระบบเหล่านี้รักษาความสมบูรณ์ของโครงสร้างและทางไฟฟ้าหลังจากรอบอุณหภูมิหลายพันรอบ เพื่อให้มั่นใจถึงความเสถียรของประสิทธิภาพตลอดช่วงอุณหภูมิการทำงานเต็มรูปแบบ

ทศวรรษแห่งการทำงานโดยไม่ต้องบำรุงรักษา

โครงสร้างแบบปิดผนึกช่วยลดความจำเป็นในการทำความสะอาด การปรับแรงบิดใหม่ และการทดสอบฉนวนเป็นระยะๆ ตามที่ระบบบัสบาร์เปลือยแบบดั้งเดิมต้องการ การตรวจสอบด้วยภาพเป็นประจำนั้นเพียงพอที่จะยืนยันความสมบูรณ์ของระบบ เนื่องจากการออกแบบที่ปิดผนึกจะช่วยลดการสัมผัสสิ่งปนเปื้อนในสิ่งแวดล้อมที่ทำให้เกิดการย่อยสลาย โปรไฟล์การบำรุงรักษานี้แปลโดยตรงเป็น ลดค่าใช้จ่ายในการดำเนินงานและความพร้อมใช้งานของระบบที่สูงขึ้น ตลอดอายุการใช้งาน

เหตุใดวิศวกรชั้นนำจึงระบุบัสบาร์แบบท่อหุ้มฉนวนทั้งหมด

การเปลี่ยนแปลงจากบัสบาร์เปลือยแบบดั้งเดิมไปเป็นการออกแบบท่อที่มีฉนวนอย่างสมบูรณ์กำลังเร่งตัวขึ้นทั่วทั้งอุตสาหกรรมพลังงานทั่วโลก ทีมวิศวกรและผู้เชี่ยวชาญด้านการจัดซื้อจัดจ้างตระหนักมากขึ้นถึงข้อดีด้านต้นทุนการเป็นเจ้าของโดยรวมที่นอกเหนือไปจากการติดตั้งครั้งแรก

ข้อดีต้นทุนการเป็นเจ้าของทั้งหมด

• ลดต้นทุนการติดตั้ง เนื่องจากข้อกำหนดในการกวาดล้างน้อยที่สุดและการกำหนดเส้นทางที่ยืดหยุ่นผ่านโครงสร้างพื้นฐานเคเบิลที่มีอยู่
• ค่าใช้จ่ายในการบำรุงรักษาต่ำกว่า ใช้งานได้นานหลายทศวรรษโดยไม่จำเป็นต้องทำความสะอาดหรือฟื้นฟูฉนวนเป็นระยะ
• ลดการสูญเสียจากการหยุดทำงานให้เหลือน้อยที่สุด ผ่านการลดการหยุดทำงานโดยไม่ได้วางแผนได้ถึง 60% เมื่อเทียบกับระบบบัสบาร์เปลือย
• การปฏิบัติตามข้อกำหนดด้านความปลอดภัยขั้นสูง ลดการเปิดเผยความรับผิดและค่าประกันภัยที่เกี่ยวข้องกับเหตุการณ์อาร์กแฟลช
• ประสิทธิภาพพื้นที่เพิ่มขึ้น ช่วยให้มีความหนาแน่นของพลังงานสูงขึ้นในโรงงานที่มีอยู่โดยไม่ต้องขยายโครงสร้าง

การปฏิบัติตามและการรับรองมาตรฐานสากล

บัสบาร์แบบท่อหุ้มฉนวนทั้งหมดได้รับการออกแบบและทดสอบเพื่อให้ตรงตามมาตรฐานสากลที่เข้มงวด รวมถึง IEC 62271, IEEE C37.20 และรหัสไฟฟ้าระดับชาติที่เกี่ยวข้อง รายงานการทดสอบประเภทที่ครอบคลุมประสิทธิภาพทางไฟฟ้า เครื่องกล และความร้อนจะให้เอกสารที่จำเป็นสำหรับการอนุมัติด้านสาธารณูปโภคและการพิจารณารับประกันประกันภัย สำหรับโครงการที่ต้องการข้อกำหนดเฉพาะที่กำหนดเอง ทีมวิศวกรสามารถพัฒนาโซลูชันที่ปรับแต่งโดยเฉพาะพร้อมซองประสิทธิภาพที่ได้รับการตรวจสอบแล้วสำหรับระดับแรงดันไฟฟ้า 0.4kV ถึง 35kV และเรตติ้งปัจจุบันจาก 1,000A ถึง 12,000A .

ห่วงโซ่อุปทานและการสนับสนุนทางเทคนิค

การเลือกพันธมิตรด้านการผลิตที่มีความสามารถภายในองค์กรอย่างครอบคลุมช่วยให้มั่นใจในคุณภาพของวัสดุที่สม่ำเสมอ กระบวนการผลิตที่ได้รับการควบคุม และการสนับสนุนด้านเทคนิคที่ตอบสนอง ตั้งแต่การให้คำปรึกษาด้านการออกแบบระบบเบื้องต้นไปจนถึงการควบคุมดูแลการติดตั้งและการทดสอบการทำงาน การสนับสนุนโครงการแบบ end-to-end ช่วยลดความเสี่ยงในการนำไปใช้งานและเร่งเวลาในการใช้พลังงานให้เร็วขึ้น ผู้ผลิตที่มีประสบการณ์จะรักษาพอร์ตโฟลิโอการทดสอบประเภทที่สมบูรณ์ และสามารถให้การติดตั้งอ้างอิงในฟาร์มกังหันลม สถานีไฟฟ้าย่อย โรงงานอุตสาหกรรม และระบบขนส่งทั่วโลก

แนวทางปฏิบัติที่ดีที่สุดด้านข้อกำหนดและการจัดซื้อจัดจ้าง

ให้เกิดประโยชน์สูงสุดจาก บัสบาร์ท่อหุ้มฉนวนอย่างเต็มที่ เทคโนโลยีต้องการความเอาใจใส่ในรายละเอียดข้อมูลจำเพาะและคุณสมบัติของซัพพลายเออร์ในระหว่างกระบวนการจัดซื้อ

1. ตรวจสอบว่าซัพพลายเออร์ที่คาดหวังจัดทำรายงานการทดสอบประเภทที่สมบูรณ์ซึ่งครอบคลุมการทดสอบแรงดันไฟฟ้าอิมพัลส์ การคายประจุบางส่วน การหมุนเวียนความร้อน และการทดสอบโหลดทางกลตามมาตรฐาน IEC หรือ IEEE
2. ขอเอกสารเกี่ยวกับการตรวจสอบย้อนกลับของวัสดุสำหรับโลหะผสมของตัวนำและสารประกอบฉนวน เพื่อให้มั่นใจถึงความสม่ำเสมอและความสามารถในการคาดการณ์ประสิทธิภาพในระยะยาว
3. ยืนยันว่าระบบการจัดการคุณภาพของซัพพลายเออร์ได้รับการรับรองตามมาตรฐาน ISO 9001 และกระบวนการผลิตอยู่ภายใต้การตรวจสอบจากบุคคลที่สามเป็นประจำ
4. ประเมินประวัติของซัพพลายเออร์ในการใช้งานที่ตรงกับระดับแรงดันไฟฟ้า อัตรากระแสไฟ และสภาพแวดล้อมของโครงการของคุณ
5. ประเมินความพร้อมของการสนับสนุนทางวิศวกรรมสำหรับการเพิ่มประสิทธิภาพโครงร่างระบบ การสร้างแบบจำลองความร้อน และคำแนะนำในการติดตั้งเฉพาะสำหรับข้อจำกัดด้านสถานที่ของคุณ
6. ตรวจสอบข้อกำหนดการรับประกันและความสามารถในการบริการหลังการขาย รวมถึงความพร้อมของอะไหล่และไทม์ไลน์การตอบสนองทางเทคนิค
