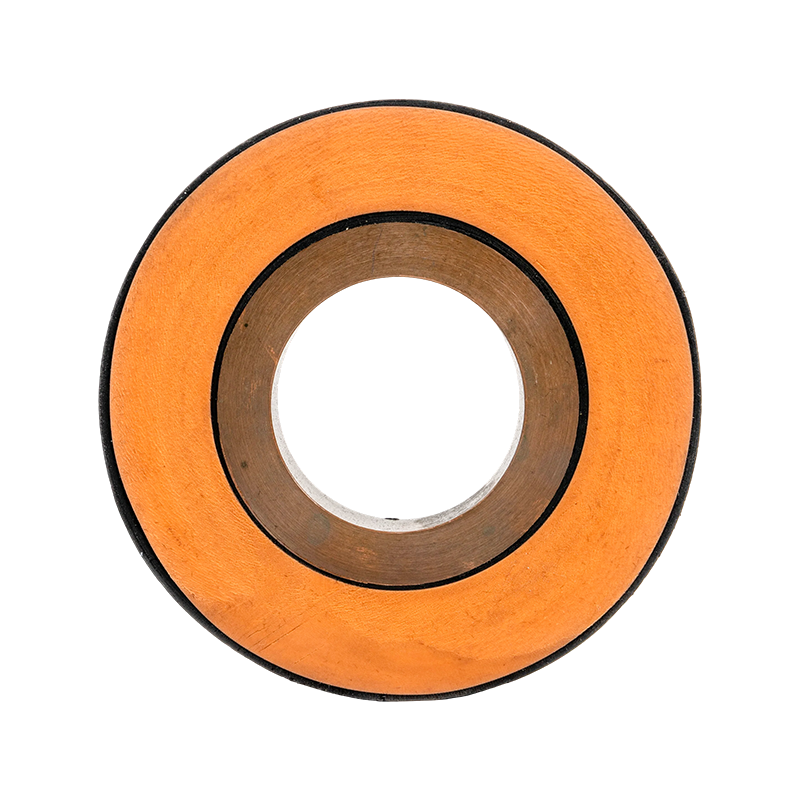

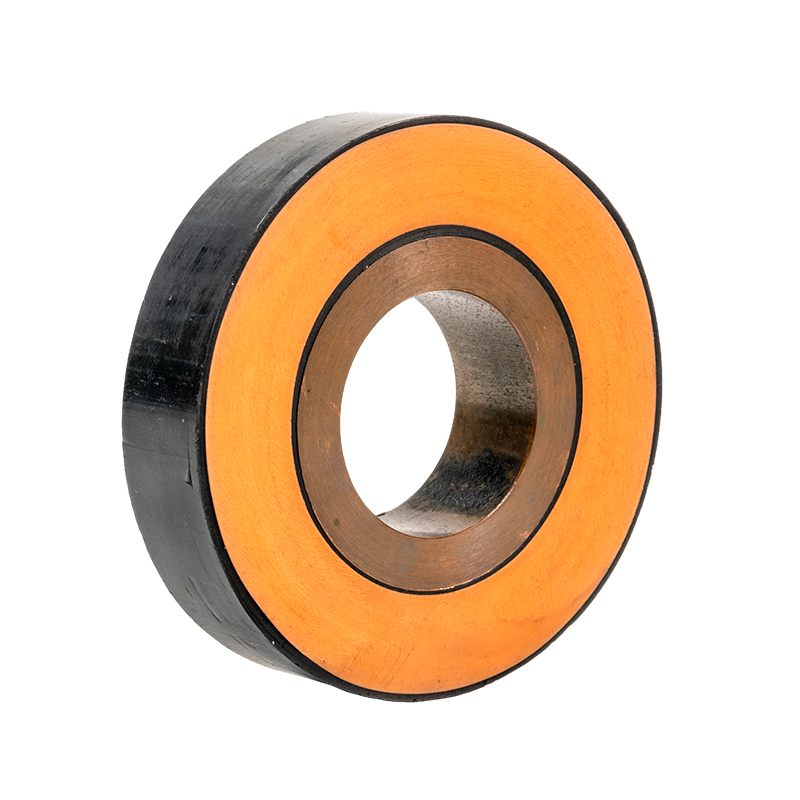

EPDM ยางซิลิโคนท่อบัสบาร์
บัสบาร์ท่อยางซิลิโคน EPDM ใช้การออกแบบโครงสร้างฉนวนป้องกันคอมโพสิต ด้วยเทคโนโลยีการอัดขึ้นรูปโพลีเมอร์ ตัวนำทองแดงหรืออะลูมิเนียมแบบท่อ ตัวป้องกันตัวนำ ชั้นฉนวน และตัวป้องกันฉนวนจะถูกอัดรีดร่วมกันในกระบวนการเดียว ทำให้ได้ฟังก์ชันฉนวนทั้งแบบนำกระแสไฟฟ้าและแบบมีฉนวนสำหรับสายไฟ บัสบาร์ท่อยางซิลิโคน EPDM ผลิตขึ้นโดยใช้เทคโนโลยีการอัดขึ้นรูปร่วมสามชั้น เพื่อให้มั่นใจว่าส่วนต่อประสานที่แน่นหนาและไม่มีช่องว่างระหว่างชั้นป้องกันด้านในและด้านนอกและชั้นฉนวน วัสดุฉนวนหลักคือยางเอทิลีนโพรพิลีนไดอีนโมโนเมอร์ (EPDM) ตัวนำเป็นท่อทองแดงแข็ง ชั้นป้องกันโลหะทำจากฟอยล์ทองแดง เปลือกด้านนอกประกอบด้วยฉนวนโพลีโอเลฟินโพลีเมอร์ และข้อต่อมีการออกแบบป้องกันเพื่อให้ได้ฉนวนเต็มรูปแบบตลอดเส้นทั้งหมด
- รายละเอียดสินค้า
- คุณสมบัติ
- ติดต่อเรา
ข้อดีทางเทคนิค
เทคโนโลยีการอัดรีดร่วมสามชั้น: การป้องกันตัวนำ ชั้นฉนวน และการป้องกันฉนวนถูกอัดขึ้นรูปและขึ้นรูปพร้อมกัน เพื่อให้มั่นใจว่าส่วนต่อประสานที่แน่นหนาและไม่มีช่องว่างระหว่างชั้น จะช่วยเพิ่มประสิทธิภาพของผลิตภัณฑ์โดยรวมได้อย่างมาก
การออกแบบสนามไฟฟ้าให้เหมาะสม: จอเทอร์มินัลใช้โครงสร้างหดตัวเย็นสำเร็จรูป ซึ่งจะกระจายสนามไฟฟ้าที่จุดความเข้มข้นของแรงดันไฟฟ้าผ่านกรวยความเค้น ลดความเข้มของสนามไฟฟ้า และลดความเสียหายจากการคายประจุและฉนวนให้เหลือน้อยที่สุด
การเชื่อมต่อที่เชื่อถือได้และความสามารถในการรองรับกระแสไฟฟ้า: อะแดปเตอร์ขั้วต่อช่วยให้เปลี่ยนจากตัวนำท่อทองแดงทรงกลมไปเป็นข้อต่อขยายที่ยืดหยุ่นได้อย่างราบรื่น ช่วยลดอุณหภูมิที่เพิ่มขึ้นที่ปลาย และรับประกันความสามารถในการรับกระแสไฟของตัวนำ ข้อต่อขั้นกลางใช้การเชื่อมต่อปลอกหุ้มด้านในที่ทำจากสเตนเลสสตีลสำหรับตัวนำ โดยยึดไว้ภายนอกด้วยบัสบาร์เชื่อมต่อครึ่งวงกลมสองเส้น และขันให้แน่นและเชื่อมโดยใช้เครื่องมือเฉพาะทาง C-clamp สแตนเลสสตีลสี่ชิ้น เพื่อให้มั่นใจถึงความสามารถในการรับกระแสไฟของตัวนำและป้องกันการเสียรูป
โครงสร้างกะทัดรัดและกันน้ำ: ข้อต่อมีขนาดกะทัดรัดและติดตั้งง่าย ข้อต่อกลางที่กันน้ำเป็นพิเศษรองรับการทำงานใต้น้ำในระยะสั้นของบัสบาร์
| โครงสร้างผลิตภัณฑ์และข้อกำหนด | |

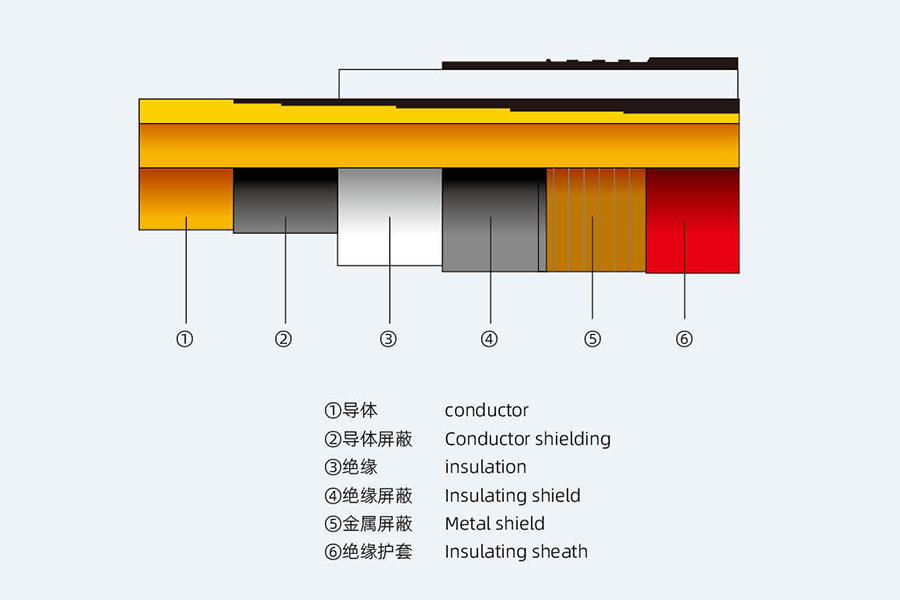

 | บัสบาร์แบบท่อหุ้มฉนวนหุ้มฉนวนคอมโพสิตคือการรวมกันของตัวนำบัสบาร์แบบท่อ (ทองแดงหรืออลูมิเนียม) และตัวนำตัวนำ, ฉนวน, ฉนวนป้องกัน ฯลฯ ที่ถูกอัดด้วยโพลีเมอร์เพื่อให้ทราบกระแสการนำไฟฟ้าและฉนวนป้องกันของบัสบาร์ การเลือกวัตถุดิบหลัก: ท่อแข็งทองแดงตัวนำ (ปรับแต่งเป็นพิเศษ), หน้าจอด้านใน, หน้าจอด้านนอก, ยาง EPDM, ชั้นป้องกันโลหะ, ฟอยล์ทองแดง, เปลือกด้านนอก และฉนวนโพลีโอเลฟินโพลีเมอร์ เทคโนโลยีหลัก: เทคโนโลยีการอัดรีดร่วมสามชั้น - การประกันคุณภาพการอัดขึ้นรูป อินเทอร์เฟซระหว่างการป้องกันภายในและภายนอกและฉนวนจะแน่นโดยไม่มีช่องว่าง ซึ่งช่วยปรับปรุงประสิทธิภาพของบัสท่อฉนวนอย่างมาก เทคโนโลยีข้อต่อบัสบาร์หุ้มฉนวนใช้ข้อต่อท่อหุ้มฉนวนเพื่อทำให้ผลิตภัณฑ์สมบูรณ์ |

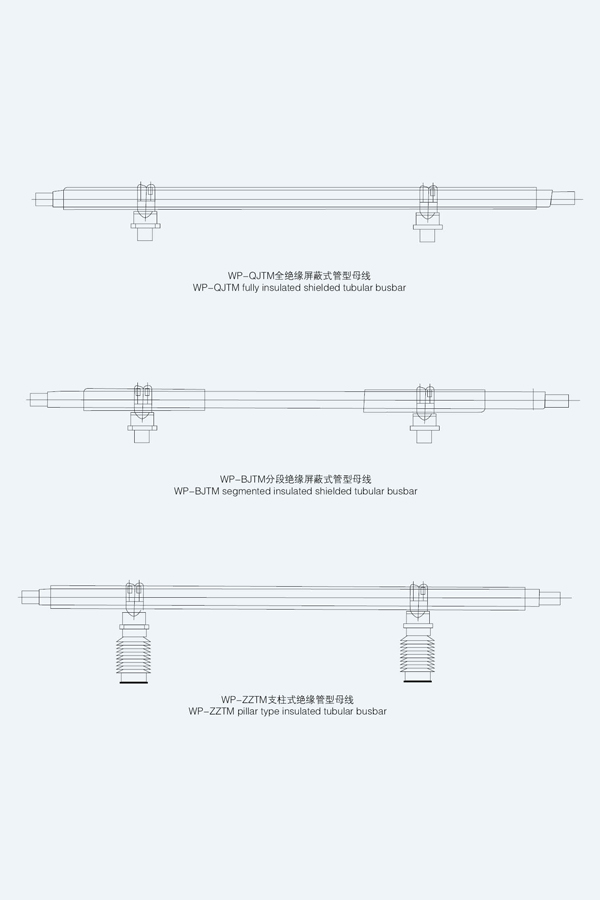

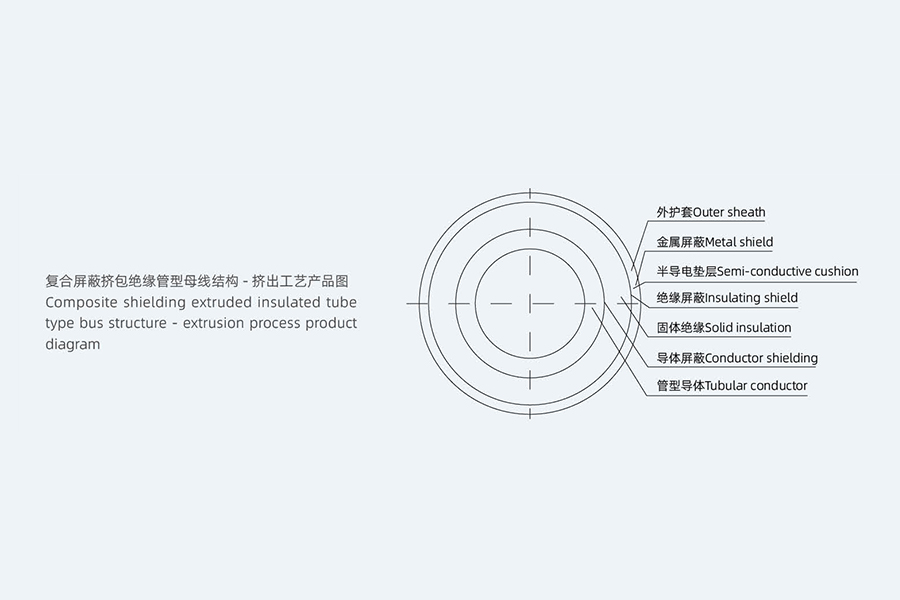

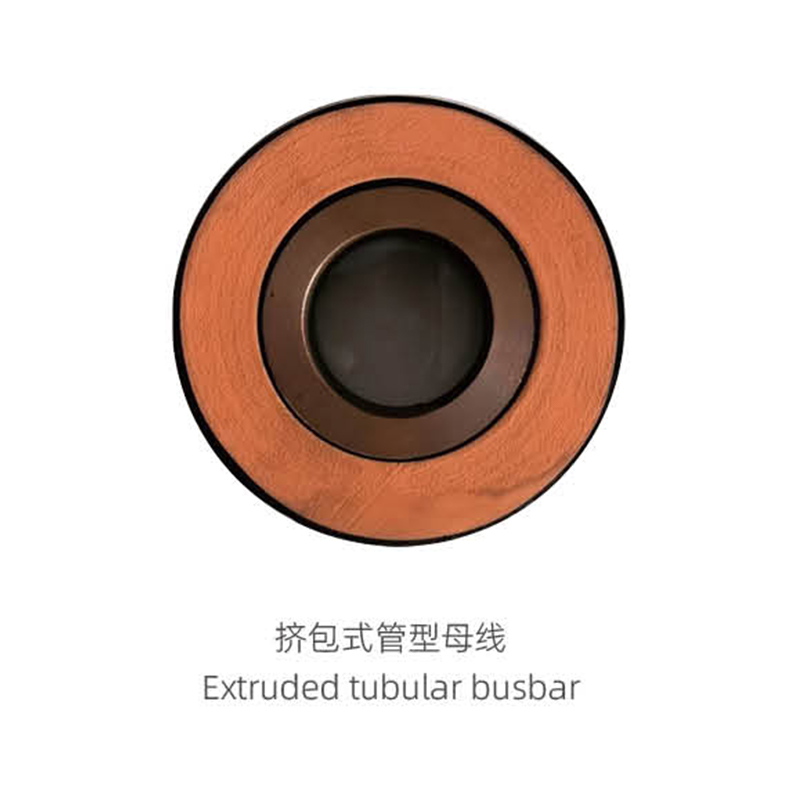

| การเขียนแบบโครงสร้างผลิตภัณฑ์ |
 |
| ข้อดีของบัสบาร์ชนิดท่อหุ้มฉนวนแบบอัดรีด |
 |

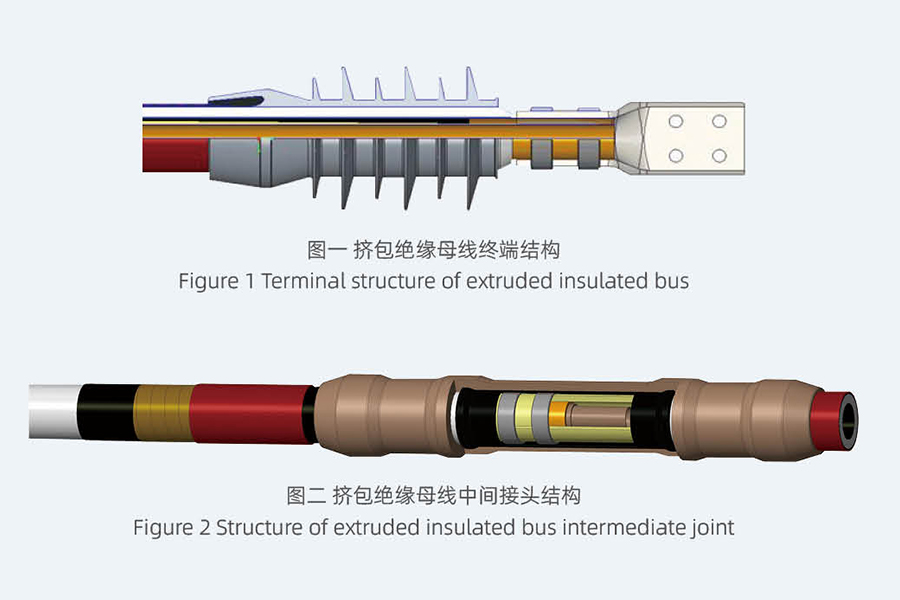

| อะแดปเตอร์ขั้วต่อเชื่อมต่อท่อทองแดงตัวนำแบบกลมกับปลายการเชื่อมต่อข้อต่อส่วนขยายแบบอ่อน ช่วยให้เปลี่ยนจากแบบกลมเป็นสี่เหลี่ยมได้อย่างราบรื่น ลดการเพิ่มขึ้นของอุณหภูมิปลาย และรับประกันความสามารถในการรองรับกระแสไฟฟ้าของตัวนำ กรวยความเครียดใช้เพื่อเปลี่ยนการกระจายสนามไฟฟ้าที่ความเข้มข้นแรงดันไฟฟ้าของเทอร์มินัลหดเย็นสำเร็จรูป ลดความเข้มของสนามไฟฟ้า ลดการปล่อยผลิตภัณฑ์ ลดความเสียหายของฉนวน ปรับปรุงประสิทธิภาพของบัสท่อ ตรวจสอบอายุการใช้งานของบัสหลอด และลดอัตราการเกิดอุบัติเหตุจากการพังทลาย |
| เทคโนโลยีการผลิตบัสบาร์ชนิดท่อหุ้มฉนวน |
| ข้อดีของข้อต่อ: โครงสร้างขนาดเล็ก ติดตั้งง่าย หลังจากการรักษาพิเศษสามารถแช่ในน้ำได้ในช่วงเวลาสั้น ๆ โดยการเปลี่ยนรูปทรงเรขาคณิตของความเข้มข้นของแรงดันไฟฟ้าของข้อต่อบัสบาร์ของท่อเพื่อเปลี่ยนการกระจายสนามไฟฟ้า ลดความแรงของสนามไฟฟ้า เพื่อลดความเป็นไปได้ของการสร้างโคโรนา ลดความเสียหายของฉนวน ปรับปรุงประสิทธิภาพของบัสบาร์ของท่อ ตรวจสอบอายุการใช้งานของบัสบาร์ของหลอด ลดอัตราการเกิดอุบัติเหตุจากการพังทลาย |
 |
| กฎทั่วไป |
| ข้อกำหนดทางเทคนิคนี้ใช้ได้กับบัสบาร์ทองแดงที่หุ้มฉนวนหุ้มฉนวนคอมโพสิต และนำเสนอข้อกำหนดทางเทคนิคในแง่ของฟังก์ชัน โครงสร้าง ประสิทธิภาพ การติดตั้ง และการทดสอบ ข้อกำหนดทางเทคนิคนี้เป็นข้อกำหนดทางเทคนิคขั้นต่ำ ไม่ได้ระบุรายละเอียดทางเทคนิคทั้งหมด และไม่ได้อ้างอิงข้อกำหนดของมาตรฐานและข้อกำหนดเฉพาะที่เกี่ยวข้องอย่างครบถ้วน ผู้รับเหมาจะต้องจัดหาผลิตภัณฑ์คุณภาพสูงตามข้อกำหนดทางเทคนิคนี้และมาตรฐานแห่งชาติที่เกี่ยวข้อง |
| โซลูชันการใช้งานทั่วไปสำหรับบัสบาร์ท่อหุ้มฉนวน |

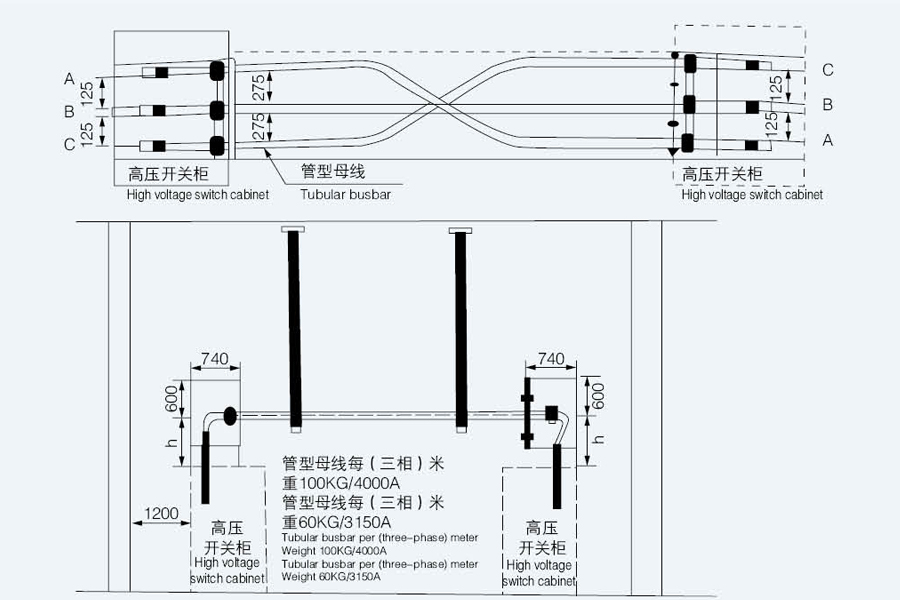

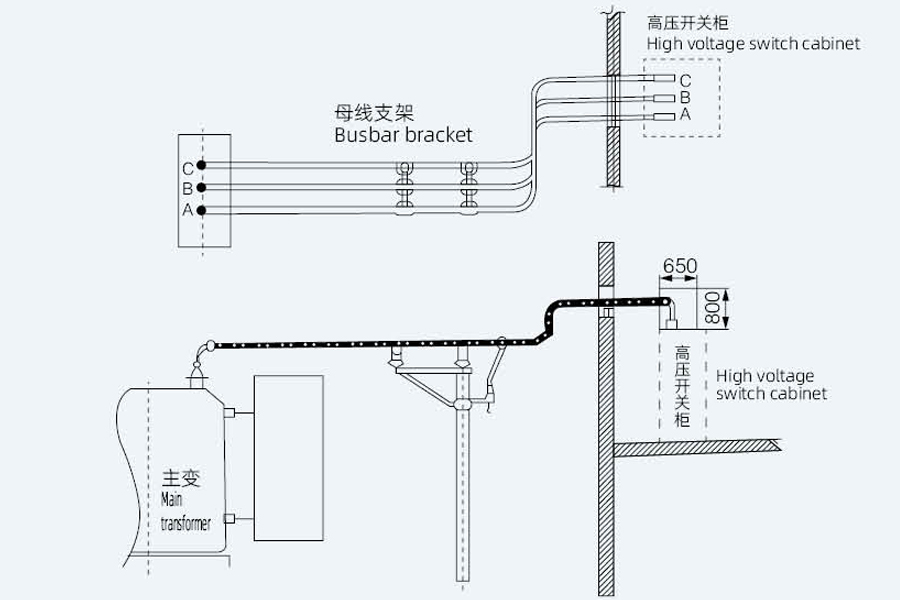

| วิธีที่ 1: เชื่อมต่อหม้อแปลงหลักเข้ากับห้องควบคุม นี่เป็นวิธีทั่วไปในการประยุกต์ใช้บัสบาร์แบบท่อ บัสบาร์เชื่อมต่อโดยตรงจากเทอร์มินัลแรงดันต่ำของหม้อแปลงหลักไปยัง ขั้วตู้สวิตช์ในห้องควบคุม ข้อดีหลัก: เหมาะสำหรับกระแสน้ำขนาดใหญ่ สายไฟมีความใสและสวยงาม สามารถหุ้มฉนวนทั้งเส้นหรือกึ่งฉนวนได้ |
 |

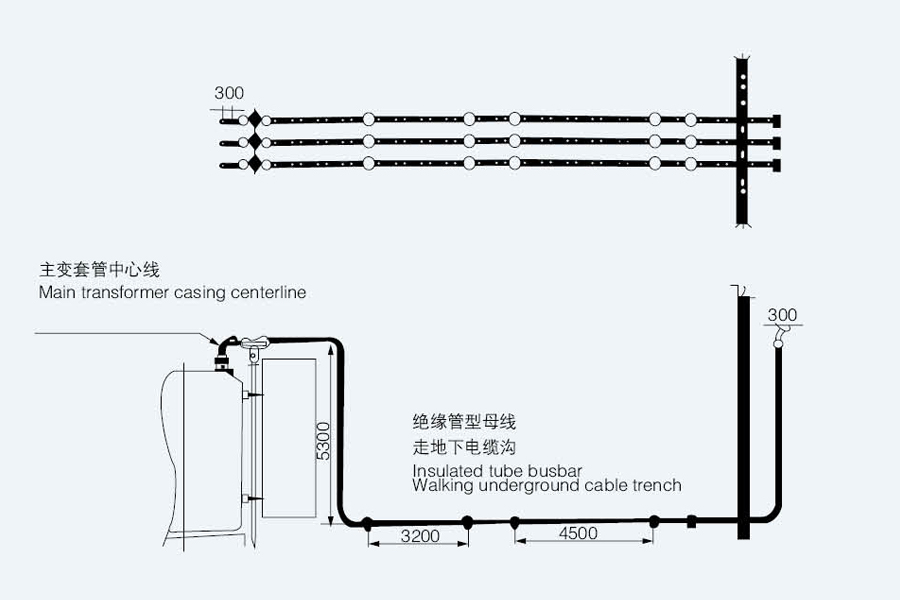

| วิธีที่ 2: บัสบาร์ถูกส่งผ่านร่องเคเบิลหรือชั้นลอยเคเบิล รูปด้านล่างเป็นอีกวิธีทั่วไปในการใช้บัสบาร์แบบท่อ บัสบาร์สามารถเชื่อมต่อกับตู้สวิตช์ผ่านร่องลึกสายเคเบิลใต้ดิน หรือชั้นลอยเคเบิล และยังสามารถใช้สำหรับการเชื่อมต่อระหว่างตู้สวิตช์อีกด้วย บัสบาร์นี้มีฉนวนหุ้มอย่างสมบูรณ์และเหมาะสมอย่างยิ่งกับสถานการณ์ ในกรณีที่การเดินสายเป็นเรื่องยาก |
 |
| วิธีที่ 3: บัสบาร์แบบท่อถูกส่งผ่านร่องลึกเคเบิลหรือชั้นลอยเคเบิล วิธีนี้เป็นวิธีเชื่อมต่อสายเคเบิลด้านบนของตู้สวิตช์ นอกจากนี้ยังสามารถเชื่อมต่อผ่านชั้นลอยของสายเคเบิลและการต่อสายเคเบิลด้านล่างได้อีกด้วย วิธีการ ผู้ใช้สามารถเลือกได้ตามสถานการณ์จริง ประเภทบัสบาร์มีฉนวนหุ้มฉนวนทั้งหมด |
 |

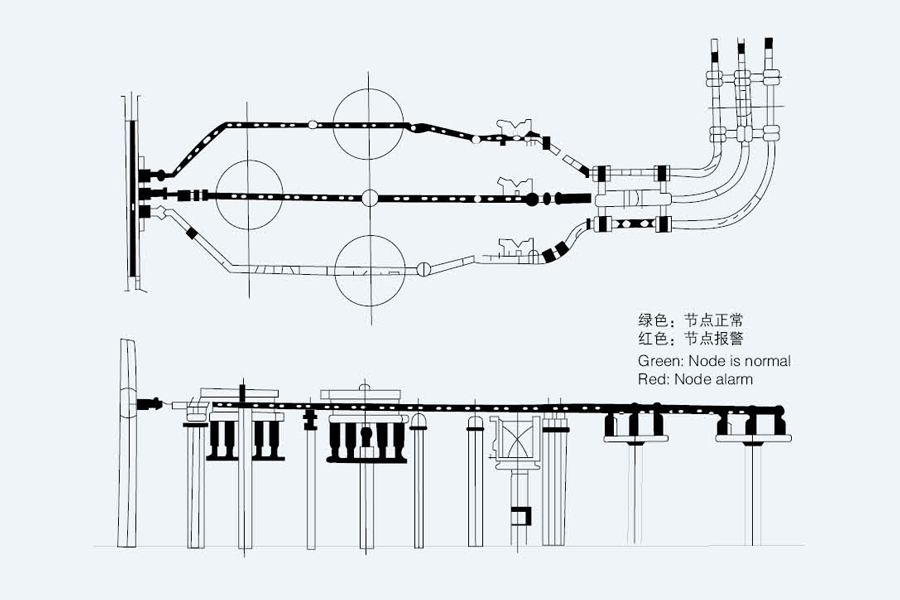

| วิธีที่ 4: ระบบตรวจสอบ CNC แบบ Tubular Bus บริษัทของเราพัฒนามันด้วยตัวเองและใช้การตรวจสอบข้อมูลทางเทคนิคหลายอย่างของ Tube Bus อย่างชาญฉลาดแบบไร้คนควบคุม |
 |
| บัสบาร์ท่อหุ้มฉนวน |
 |
ข้อดีของข้อต่อขั้นกลางแบบหดตัวเย็นสำเร็จรูป
โครงสร้างที่กะทัดรัดติดตั้งง่าย
เปลี่ยนการกระจายสนามไฟฟ้าที่จุดความเข้มข้นแรงดันไฟฟ้าของข้อต่อท่อบัสบาร์โดยการปรับเปลี่ยนรูปทรงเรขาคณิต ซึ่งจะช่วยลดความเข้มของสนามไฟฟ้า
มีเป้าหมายเพื่อลดโอกาสที่จะเกิดการคายประจุของโคโรนา ลดความเสียหายของฉนวน และปรับปรุงประสิทธิภาพของท่อบัสบาร์
รับประกันอายุการใช้งานของบัสบาร์แบบท่อและลดอุบัติการณ์ของการเกิดอุบัติเหตุ
การสัมผัสโดยตรงระหว่างตัวนำทำได้ผ่านปลอกด้านในสแตนเลส ซึ่งเชื่อมต่อภายนอกด้วยบัสบาร์ครึ่งวงกลมสองอัน แคลมป์ C สเตนเลสสตีลสี่ตัวได้รับการขันให้แน่นและเชื่อมโดยใช้แม่พิมพ์เครื่องมือพิเศษ ช่วยให้มั่นใจได้ถึงความสามารถในการรองรับกระแสไฟของตัวนำและป้องกันการเสียรูป
หลังจากการกันน้ำ ข้อต่อระดับกลางช่วยให้บัสบาร์ทำงานได้ชั่วครู่ขณะจมอยู่ในน้ำ
เกี่ยวกับเรา
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom EPDM Silicone Rubber Tubular Bus Bar Manufacturer and OEM High Voltage EPDM Silicone Rubber Tubular Bus Bar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
เรารวบรวมทีมงานมืออาชีพที่ประกอบด้วยผู้เชี่ยวชาญในอุตสาหกรรม บุคลากรด้านวิศวกรรมและเทคนิคอาวุโส และผู้เชี่ยวชาญด้านการผลิตที่มีประสบการณ์ซึ่งทำงานด้านเทคโนโลยีอุปกรณ์ไฟฟ้ามาหลายปี
ผลิตภัณฑ์หลักของเราประกอบด้วยบัสบาร์ท่อทองแดงและอลูมิเนียม บัสบาร์ของท่อพลังงานลม บัสบาร์แบบเร่งรัด (ขนาดกะทัดรัด) และระบบสายหน้าสัมผัสแบบเลื่อน เรามุ่งเน้นไปที่การวิจัยและพัฒนาและการผลิตบัสบาร์แบบท่อปิดหุ้มฉนวนขนาด 0.4 kV–35 kV และระบบบัสเวย์เรซินหล่อแรงดันต่ำ ให้เส้นทางการส่งพลังงานที่เชื่อถือได้สำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย ฟาร์มกังหันลม การขนส่งทางรถไฟ และโรงงานอุตสาหกรรม
ใบประกาศเกียรติคุณ
ข่าว
-
-
บัสบาร์แบบท่อหุ้มฉนวนทั้งหมดอาศัยวัสดุฉนวนหลักสามชนิด: ไฟเบอร์ (โพลีเตตระฟลูออโรเอทิลีน) , สารประกอบหล่ออีพอกซีเรซิน และ ยางซิลิโคนอีพีดีเอ็ม . วัสดุแต่ละชนิดจะถูกเลือกตามระดับแรงดันไฟฟ้า อุณหภูมิในการทำงาน และการสัมผัสต่...
View More + -
A พาวเวอร์บัสเวย์ เป็นระบบจำหน่ายไฟฟ้าแบบปิดสำเร็จรูปที่ส่งกระแสไฟฟ้าผ่านตัวนำทองแดงหรืออะลูมิเนียมแข็งที่อยู่ภายในกรอบโลหะ แทนที่ชุดสายเคเบิลและท่อร้อยสายสำหรับการเดินกระแสปานกลางและกระแสสูง โดยทั่วไปพิกัดกระแสจะอยู่ในช่วงตั้งแต่ 40เอ ถึง 630...
View More +
บัสบาร์หุ้มฉนวนอย่างเต็มที่ Industry knowledge
1. บัสบาร์ยางซิลิโคน EPDM คืออะไร
ที่ EPDM ยางซิลิโคนท่อบัสบาร์ เป็นส่วนประกอบนำไฟฟ้าหุ้มฉนวนแบบพิเศษ โดยผสมผสานแกนตัวนำโลหะเข้ากับชั้นฉนวนด้านนอกของยางซิลิโคน EPDM ได้รับการออกแบบมาสำหรับระบบจำหน่ายไฟฟ้าแรงสูง โดยมีฉนวนที่ดีเยี่ยม ทนทานต่อสภาพอากาศ และความทนทานทางกล มืออาชีพ ผู้จัดจำหน่ายบัสบาร์ยางซิลิโคน EPDM ผลิตสินค้าที่ได้มาตรฐานอุตสาหกรรม ได้แก่ บัสบาร์ยางซิลิโคน EPDM แรงสูง สำหรับสถานการณ์แรงดันไฟฟ้าปานกลางและสูง (10kV-35kV)
(1) โครงสร้างหลักและลักษณะสำคัญ
ที่ EPDM ยางซิลิโคนท่อบัสบาร์ ประกอบด้วยแกนตัวนำทองแดงหรืออะลูมิเนียม (ค่าการนำไฟฟ้า ≥60% IACS) และชั้นฉนวนยางซิลิโคน EPDM หนา 3-8 มม. สามารถทนต่อแรงดันพังทลายของ ≥25kV/มม อุณหภูมิในการทำงาน -40°C ถึง 120°C และมีความทนทานต่อโอโซน รังสียูวี และการกัดกร่อนของสารเคมีได้ดีเยี่ยม
2. การใช้หลักของแถบบัสท่อยางซิลิโคน EPDM
ต้องขอบคุณฉนวนที่เหนือกว่าและความสามารถในการปรับตัวต่อสิ่งแวดล้อม EPDM ยางซิลิโคนท่อบัสบาร์ มีการใช้กันอย่างแพร่หลายในระบบไฟฟ้าและงานอุตสาหกรรม ได้แก่ :
- สถานีไฟฟ้าแรงปานกลางและแรงสูง (10kV-35kV) ใช้สำหรับการเชื่อมต่อบัสบาร์ระหว่างสวิตช์เกียร์ หม้อแปลง และเซอร์กิตเบรกเกอร์
- ระบบจำหน่ายไฟฟ้าภายนอก ปรับให้เข้ากับสภาพอากาศที่รุนแรง เช่น ฝน หิมะ และแสงแดดที่แรง
- โรงงานอุตสาหกรรม (โลหะวิทยา เคมี อิเล็กทรอนิกส์) ที่ต้องการความต้านทานการกัดกร่อนและความเสถียรของฉนวน
- สถานีพลังงานทดแทน (พลังงานแสงอาทิตย์ ลม) เชื่อมต่ออุปกรณ์ผลิตไฟฟ้าเข้ากับโครงข่ายจำหน่าย
มีความน่าเชื่อถือ ผู้จัดจำหน่ายบัสบาร์ยางซิลิโคน EPDM มอบข้อกำหนดเฉพาะที่ปรับแต่งเพื่อให้เหมาะสมกับพื้นที่การติดตั้งและข้อกำหนดด้านแรงดันไฟฟ้าที่แตกต่างกัน ทำให้มั่นใจได้ถึงการส่งกำลังที่ปลอดภัยและมีเสถียรภาพ
3. การเปรียบเทียบประสิทธิภาพกับบัสบาร์หุ้มฉนวนแบบดั้งเดิม
| ประเภทบัสบาร์ | แรงดันพังทลาย | ทนต่อสภาพอากาศ | อายุการใช้งาน |
|---|---|---|---|
| EPDM ยางซิลิโคนท่อบัสบาร์ | ≥25kV/มม | ดีเยี่ยม (ทนต่อรังสียูวี/โอโซน) | 25-35 ปี |
| บัสบาร์หุ้มฉนวนพีวีซี | ≤15kV/มม | แย่ (รังสียูวีมีแนวโน้มที่จะเกิดริ้วรอย) | 10-15 ปี |
| บัสบาร์ฉนวนเซรามิก | ≥30kV/มม | ดี (เปราะ) | 20-25 ปี |
ที่ บัสบาร์ยางซิลิโคน EPDM แรงสูง โดดเด่นด้วยประสิทธิภาพที่สมดุล—ทนทานต่อสภาพอากาศได้ดีกว่า PVC และมีความยืดหยุ่นสูงกว่าเซรามิก ทำให้เหมาะสำหรับการใช้งานไฟฟ้าแรงสูงกลางแจ้งและอุตสาหกรรม
4. คำถามที่พบบ่อย
Q1: EPDM Silicone Rubber Tubular Bus Bar เหมาะสำหรับช่วงแรงดันไฟฟ้าใด
ตอบ: ส่วนใหญ่จะใช้สำหรับ 10kV-35kV ระบบไฟฟ้าแรงปานกลางและแรงสูง พร้อมตัวเลือกที่ปรับแต่งได้สำหรับระดับแรงดันไฟฟ้าที่สูงขึ้น
Q2: จะเลือกผู้จัดจำหน่ายบัสบาร์ยางซิลิโคน EPDM ที่เชื่อถือได้ได้อย่างไร
ตอบ: เลือกซัพพลายเออร์ที่มีรายงานผลการทดสอบประสิทธิภาพของฉนวน คุณภาพวัสดุ EPDM ที่เสถียร และความสามารถในการผลิตที่ปรับแต่งได้
คำถามที่ 3: สามารถใช้ในสภาพแวดล้อมชายฝั่งหรือมีฤทธิ์กัดกร่อนได้หรือไม่
ตอบ: ได้ ชั้นยางซิลิโคน EPDM มีความทนทานต่อการกัดกร่อนสูง เหมาะสำหรับสภาพแวดล้อมอุตสาหกรรมชายฝั่งและสารเคมี
คำถามที่ 4: ความสามารถในการรองรับกระแสไฟฟ้าสูงสุดของบัสบาร์นี้เป็นเท่าใด
A: รุ่นมาตรฐานสามารถบรรทุกได้ถึง 3000A พร้อมตัวเลือกความจุที่มากขึ้นจากซัพพลายเออร์มืออาชีพ
