Name: Busway ขนาดกะทัดรัดที่มีความหนาแน่นสูง
Rating: 5 (99 reviews)

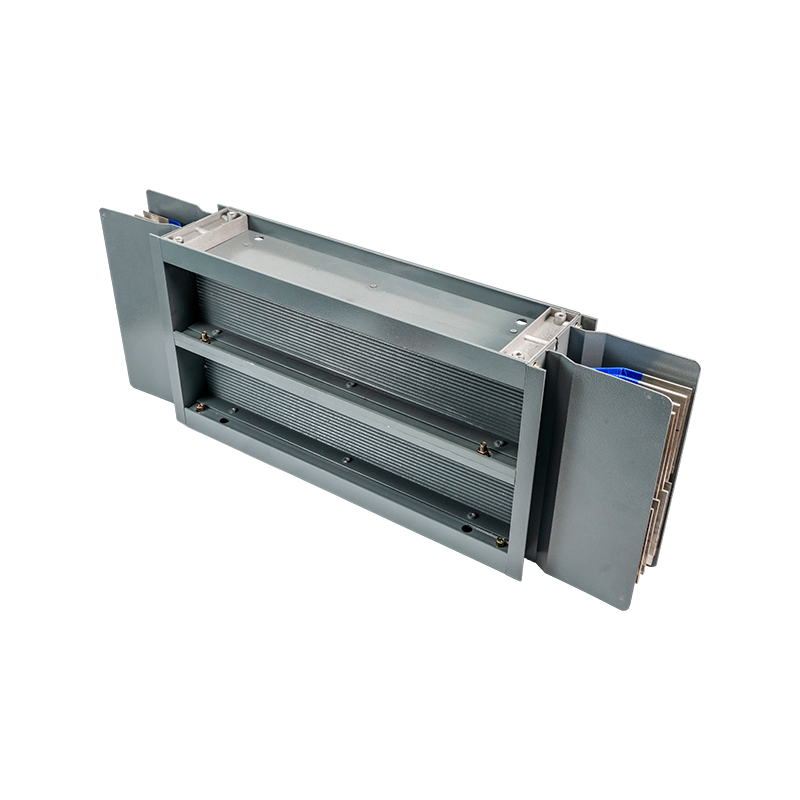

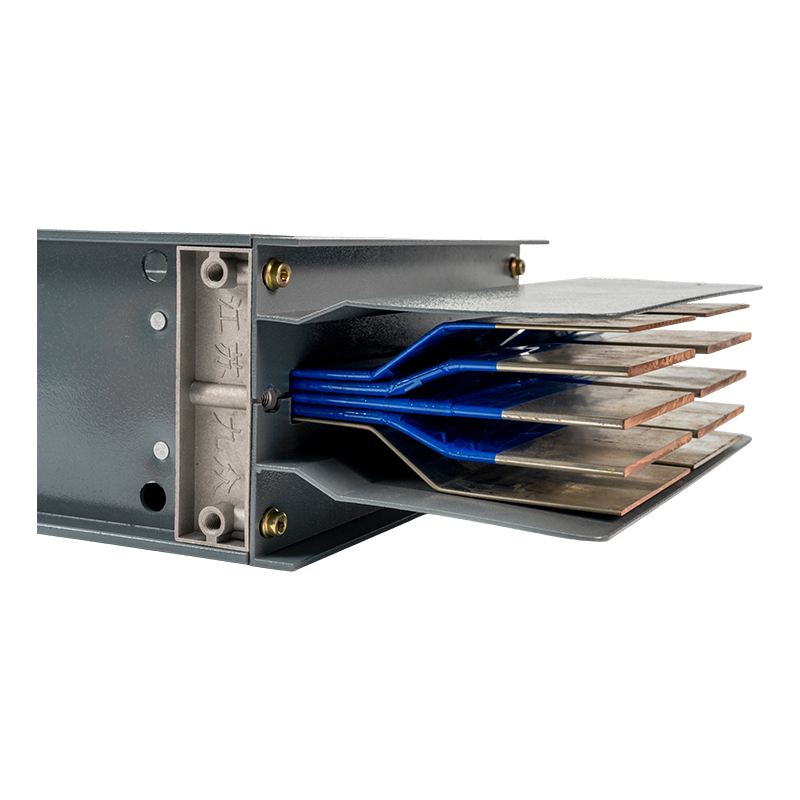

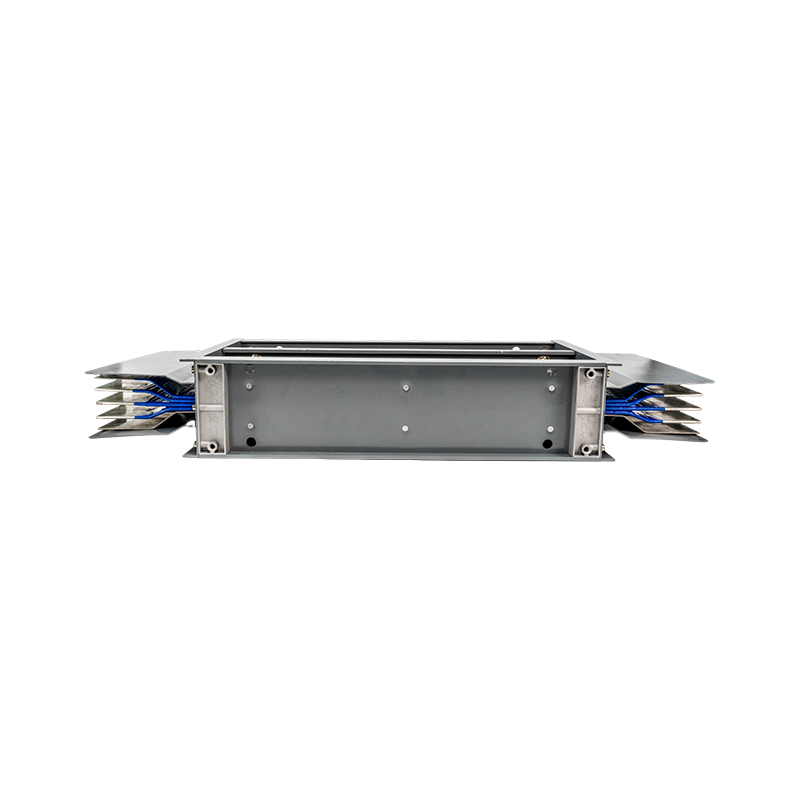

Busway ขนาดกะทัดรัดที่มีความหนาแน่นสูง

บัสเวย์ขนาดกะทัดรัดที่มีความหนาแน่นสูงอยู่ในหมวดหมู่ของผลิตภัณฑ์บัสเวย์หล่อเรซินแรงดันต่ำ ใช้การออกแบบโครงสร้างที่จัดวางอย่างหนาแน่น โดดเด่นด้วยโครงสร้างที่กะทัดรัดและมีประสิทธิภาพการใช้พื้นที่สูง บัสเวย์นี้เหมาะสำหรับระบบจำหน่ายไฟฟ้าแรงดันต่ำ 0.4kV ใช้เทคโนโลยีการหล่ออีพอกซีเรซินเพื่อให้ได้การป้องกันฉนวนเต็มรูปแบบ รวมตัวนำทองแดง และให้ประสิทธิภาพการกระจายความร้อนที่ดีเยี่ยมและความน่าเชื่อถือทางไฟฟ้า

ติดต่อเรา +

การคำนวณการเพิ่มขึ้นของอุณหภูมิบัสบาร์: สูตร ตัวอย่าง ขีดจำกัด IEC และ UL
2026-09-15
ในระหว่างการทดสอบการเพิ่มอุณหภูมิตามปกติ แผงสวิตช์ 2000 A ล้มเหลวเนื่องจากบัสบาร์หลักมีอุณหภูมิสูงถึง 112 K เหนือสภาพแวดล้อม - เกินขีดจำกัด 7 K ขนาดตัวนำถูกคัดลอกมาจากการออกแบบก่อนหน้านี้ซึ่งวิ่งได้เย็นกว่า ความแตกต่างไม่ใช่ภาระ เป็นความสมดุลของความร้อนท...
ดูเพิ่มเติม +
คู่มือการผลิตบัสบาร์: ขั้นตอนกระบวนการ วัสดุ และการควบคุมคุณภาพ
2026-09-08
เวลา 15.00 น. ในช่วงบ่ายที่ร้อนที่สุดของปี แผงสวิตช์ 4,000 A ในโรงงานชายฝั่งเดินทางไปเป็นครั้งที่สามในสัปดาห์นั้น การออกแบบนั้นฟังดูดีและเบรกเกอร์ก็ผ่านการทดสอบอย่างดี ผู้ร้ายที่แท้จริง: ข้อต่อแบบเกลียวบนแท่งหลักที่ถูกต่อย ทิ้งไว้โดยมีเสี้ยนยกขึ้น แล...
ดูเพิ่มเติม +
แผนภูมิความทึบของบัสบาร์อะลูมิเนียม: ขนาด อุณหภูมิที่เพิ่มขึ้น และเคล็ดลับในการเลือก
2026-09-01
ถามแค็ตตาล็อกสองแค็ตตาล็อกว่าแท่งอะลูมิเนียมขนาด 100 × 10 มม. สามารถบรรทุกอะไรได้บ้าง และคุณอาจได้รับคำตอบที่แตกต่างกันสองคำตอบ ได้แก่ 800 A จากอันหนึ่ง และ 965 อ จากอีกอัน ทั้งสองสามารถถูกต้องได้ เนื่องจากแผนภูมิความทึบของบัสบาร์อะลูมิเนียมไม่ใช่คุณสมบั...
ดูเพิ่มเติม +

1. บทนำสู่ Busway ขนาดกะทัดรัดความหนาแน่นสูง

ในโครงสร้างพื้นฐานทางไฟฟ้าสมัยใหม่ Busway ขนาดกะทัดรัดความหนาแน่นสูง แสดงถึงวิวัฒนาการที่สำคัญจากระบบท่อรถโดยสารแบบดั้งเดิม ต่างจากการออกแบบฉนวนอากาศขนาดใหญ่ในอดีต ระบบเหล่านี้ใช้โครงสร้าง "แซนวิช" โดยที่แท่งทองแดงหรืออะลูมิเนียมถูกบีบอัดอย่างแน่นหนาด้วยวัสดุฉนวนประสิทธิภาพสูง การออกแบบนี้ช่วยให้มีขนาดเล็กลงมากในขณะที่ยังคงรักษาความสามารถในการจ่ายกระแสไฟสูง เป็นผู้นำ Busway ขนาดกะทัดรัดความหนาแน่นสูง manufacturer โดยมุ่งเน้นที่การส่งมอบระบบที่ให้ประสิทธิภาพพื้นที่และความน่าเชื่อถือที่เหนือกว่า โดยเฉพาะอย่างยิ่งในสภาพแวดล้อมในเมืองที่หนาแน่นซึ่งพื้นที่บนพื้นอยู่ในระดับพรีเมี่ยม

2. ข้อดีเหนือระบบแบบเดิม

(1) การใช้พื้นที่และความยืดหยุ่นที่เหนือกว่า

ประโยชน์ที่ได้รับมากที่สุดของบัสเวย์ขนาดกะทัดรัดคือขนาดของมัน ท่อรถโดยสารแบบดั้งเดิมมักต้องใช้เพลาไฟฟ้าขนาดใหญ่และโครงสร้างรองรับที่กว้างขวาง ในทางตรงกันข้าม การออกแบบระบบบัสเวย์ขนาดกะทัดรัด สามารถลดความต้องการพื้นที่ได้ถึง 50% . ซึ่งทำได้โดยการอัดแน่นของตัวนำซึ่งช่วยเพิ่มความแข็งแรงทางกลด้วย นอกจากนี้ ลักษณะโมดูลาร์ของระบบเหล่านี้ยังช่วยให้ขยายได้ง่าย สามารถเพิ่มหน่วยปลั๊กอินได้ตามช่วงเวลา 500 มม. ถึง 1,000 มม ตลอดความยาวทั้งหมด ให้ความยืดหยุ่นที่ไม่มีใครเทียบได้สำหรับการปรับเปลี่ยนในอนาคตโดยไม่จำเป็นต้องเดินสายที่ซับซ้อน

(2) ความปลอดภัยและความน่าเชื่อถือที่เพิ่มขึ้น

ความปลอดภัยเป็นสิ่งสำคัญยิ่งในระบบจำหน่ายไฟฟ้า การออกแบบที่กะทัดรัดช่วยลดความเสี่ยงของการลัดวงจรแบบเฟสต่อเฟสโดยกำจัดช่องว่างอากาศที่พบในระบบแบบดั้งเดิม วัสดุฉนวนที่ใช้โดยทั่วไปไม่ลามไฟและสามารถทนต่ออุณหภูมิที่เกินได้ 130°ซ . โครงสร้างที่แข็งแกร่งนี้ช่วยปกป้องตัวนำจากฝุ่น ความชื้น และความเสียหายทางกล ทำให้มั่นใจได้ถึงอายุการใช้งานที่ยาวนานขึ้นและลดต้นทุนการบำรุงรักษาเมื่อเทียบกับโซลูชันการเดินสายเคเบิลแบบทั่วไป

3. การใช้งานในอุดมคติ: ศูนย์ข้อมูลและอื่นๆ

หนึ่งในแอปพลิเคชั่นที่มีความต้องการมากที่สุดสำหรับการจ่ายพลังงานคือในศูนย์ข้อมูล สิ่งอำนวยความสะดวกเหล่านี้ต้องการกำลังไฟฟ้าจำนวนมหาศาลโดยไม่มีการหยุดทำงาน ก ท่อบัสความหนาแน่นสูงสำหรับศูนย์ข้อมูล การใช้งานเป็นโซลูชันที่เหมาะสมที่สุดเนื่องจากรองรับความหนาแน่นกระแสไฟฟ้าสูง ซึ่งมักจะเกินนั้น 5,000A ในการดำเนินการครั้งเดียว—ในขณะเดียวกันก็ช่วยเพิ่มชั้นวางเซิร์ฟเวอร์ได้อย่างง่ายดาย ความต้านทานต่ำของบัสเวย์ขนาดกะทัดรัดทำให้แรงดันไฟฟ้าตกน้อยที่สุด ซึ่งเป็นสิ่งสำคัญสำหรับการรักษาประสิทธิภาพของอุปกรณ์ไอทีที่มีความละเอียดอ่อน นอกจากนี้ ความสวยงามของสภาพแวดล้อมที่สะอาดและไร้สายเคเบิลยังเป็นข้อได้เปรียบที่สำคัญในการปรับปรุงสำนักงานสมัยใหม่และเชิงพาณิชย์

4. การวิเคราะห์ประสิทธิภาพต้นทุน

แม้ว่าต้นทุนวัสดุเริ่มต้นของบัสเวย์ความหนาแน่นสูงอาจสูงกว่าถาดเคเบิลแบบเดิมเล็กน้อย แต่การประหยัดในระยะยาวก็มีมาก ความเร็วของการติดตั้งเป็นปัจจัยสำคัญ สามารถติดตั้งบัสเวย์ขนาดกะทัดรัดได้ เร็วขึ้น 30% ถึง 50% กว่าการวางสายเคเบิลแยกกัน ซึ่งช่วยลดต้นทุนค่าแรงได้อย่างมาก นอกจากนี้ ความต้องการที่ลดลงในการรองรับโครงสร้างและวัสดุกันไฟยังช่วยลดต้นทุนโครงการทั้งหมดอีกด้วย ตารางด้านล่างเปรียบเทียบปัจจัยการติดตั้งของทั้งสองระบบ

ปัจจัย

ท่อ/สายเคเบิลรถบัสแบบดั้งเดิม

Busway ขนาดกะทัดรัดความหนาแน่นสูง

เวลาติดตั้ง

อีกต่อไป (การประกอบที่ซับซ้อน)

สั้นลง (พลักแอนด์เพลย์)

ต้องการพื้นที่

สูง (เพลาใหญ่)

ต่ำ (รูปทรงเพรียวบาง)

การบำรุงรักษา

สูง (สัมผัสสัมผัส)

ต่ำ (ระบบซีล)

5. คำถามที่พบบ่อย

คำถามที่ 1: บัสเวย์ขนาดกะทัดรัดสามารถรองรับกระแสไฟแบบเดียวกับท่อบัสแบบเดิมได้หรือไม่
ใช่ บัสเวย์ความหนาแน่นสูงสมัยใหม่ได้รับการออกแบบทางวิศวกรรมให้รองรับกระแสน้ำได้ตั้งแต่ 100A ถึง 6300A . การจัดการระบายความร้อนและวัสดุขั้นสูงช่วยให้สามารถจับคู่หรือเกินความจุของระบบแบบเดิมในแพ็คเกจที่เล็กกว่ามาก

คำถามที่ 2: การปรับเปลี่ยนบัสเวย์ขนาดกะทัดรัดหลังการติดตั้งทำได้ยากหรือไม่
ไม่ นี่คือหนึ่งในจุดแข็งที่ยิ่งใหญ่ที่สุด การออกแบบแบบโมดูลาร์ช่วยให้เพิ่มหรือถอดกล่องแยกออกได้เกือบทุกจุดในสายการผลิตโดยไม่ต้องปิดระบบทั้งหมด ทำให้เหมาะสำหรับสภาพแวดล้อมแบบไดนามิก

คำถามที่ 3: ฉันจะหาโซลูชันการออกแบบที่เชื่อถือได้สำหรับเทคโนโลยีนี้ได้ที่ไหน
คุณควรมองหาซัพพลายเออร์ที่ให้บริการแบบครบวงจร การออกแบบระบบบัสเวย์ขนาดกะทัดรัด บริการ ผู้ผลิตที่ดีจะไม่เพียงแต่จะจัดหาฮาร์ดแวร์เท่านั้น แต่ยังให้การสนับสนุนด้านวิศวกรรมเพื่อให้แน่ใจว่าระบบจะทำงานร่วมกับโครงสร้างพื้นฐานที่มีอยู่ของคุณได้อย่างราบรื่น
