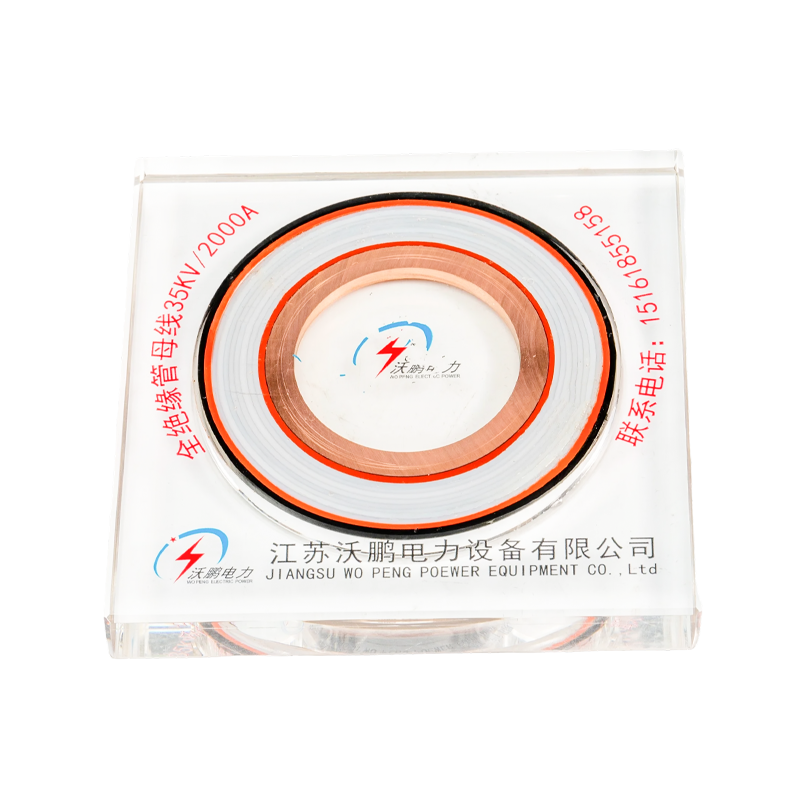

PTFE ท่อบัสบาร์
WOPENG PTFE Tubular Bus Bar ได้รับการออกแบบมาเป็นพิเศษสำหรับสภาพแวดล้อมที่รุนแรง ฉนวนหลักใช้การพันเชิงกลที่แม่นยำของฟิล์มโพลีเตตราฟลูออโรเอทิลีน (PTFE) โดยใช้น้ำมันซิลิโคนระหว่างชั้นเพื่อสร้างฉนวนต่อเนื่องหนาแน่นและปราศจากแก๊ส ผลิตภัณฑ์ประกอบด้วยหน้าจอแบบคาปาซิทีฟไม่น้อยกว่า 5 ตัว (รวมถึงหน้าจอศูนย์ หน้าจอคัดเกรด และหน้าจอกราวด์) และติดตั้งตัวขยายการคืบของยางซิลิโคนเพื่อให้ได้การกระจายสนามไฟฟ้าที่เหมาะสมที่สุดและประสิทธิภาพการคืบคลานที่เพิ่มขึ้น ให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมและความทนทานต่ออุณหภูมิสูง/ต่ำที่เหนือกว่า ด้วยช่วงอุณหภูมิการทำงานที่ -60°C ถึง 250°C และระดับการป้องกันถึง IP68
- รายละเอียดสินค้า
- คุณสมบัติ
- ติดต่อเรา
ข้อดีทางเทคนิค
ความต้านทานต่ออุณหภูมิ: ช่วงอุณหภูมิในการทำงานตั้งแต่ -60°C ถึง 250°C
ความต้านทานการกัดกร่อน: ทนทานต่อกรด ด่าง สเปรย์เกลือ และตัวทำละลายอินทรีย์
คุณสมบัติการหล่อลื่น: ค่าสัมประสิทธิ์การเสียดสีต่ำมากของบัสบาร์ท่อ PTFE ช่วยลดความเครียดทางกล
ความเป็นฉนวนสูง: ค่าคงที่ไดอิเล็กตริกต่ำ การสูญเสียอิเล็กทริกน้อยที่สุด และประสิทธิภาพของฉนวนที่เสถียร

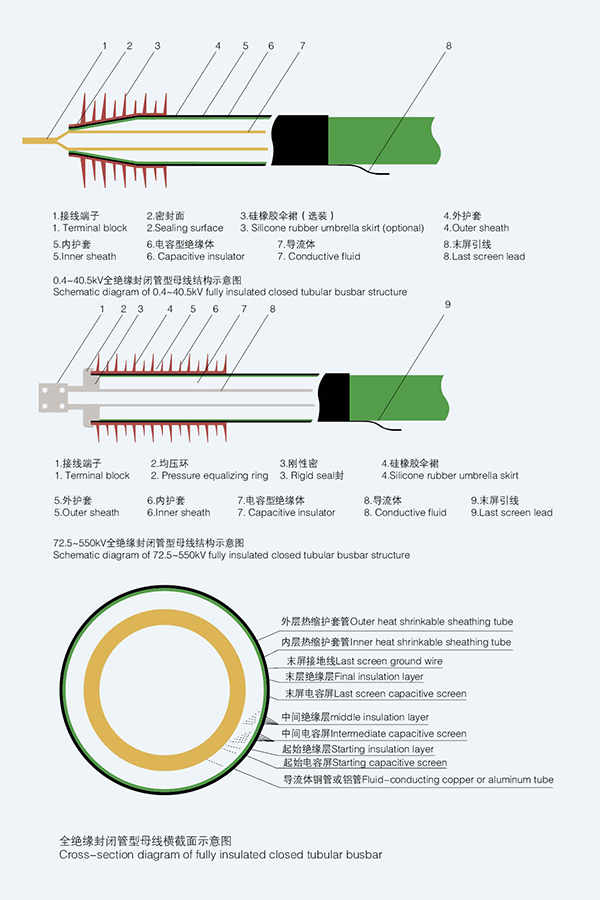

| แผนภาพโครงสร้างบัสบาร์ท่อหุ้มฉนวน (กระบวนการ Polytetraoxyethylene) |
 |

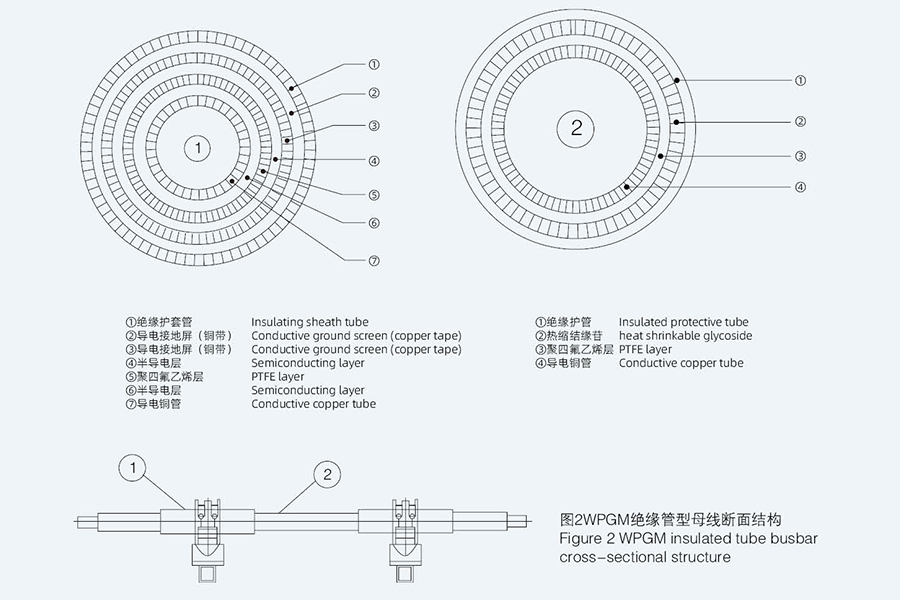

| โครงสร้างหน้าตัดของบัสบาร์ท่อหุ้มฉนวน GM แสดงไว้ในรูปที่ 2 รุ่น: GMn/n |
 |
 |
 |
| โซลูชันการใช้งานทั่วไปสำหรับบัสบาร์ท่อหุ้มฉนวน |

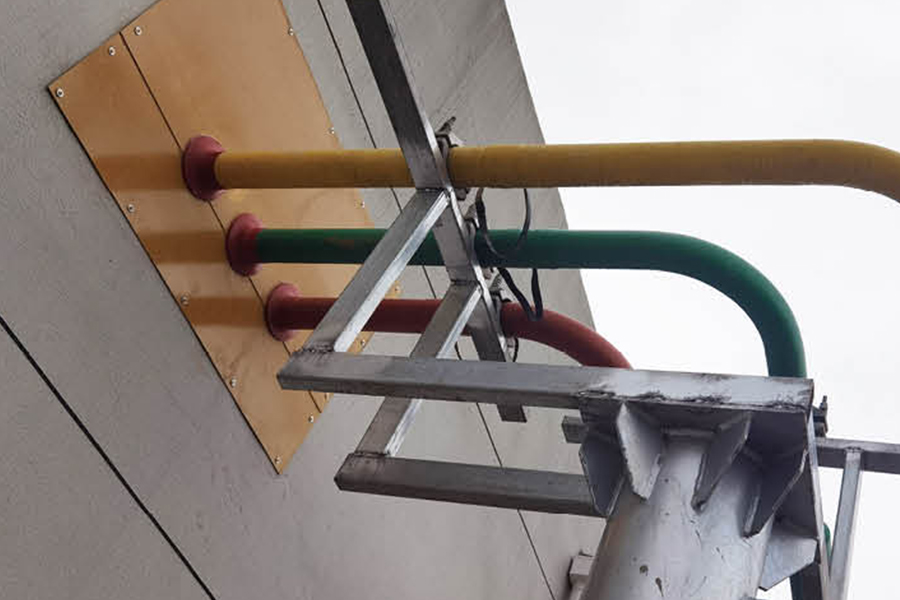

| วิธีที่ 1: เชื่อมต่อหม้อแปลงหลักเข้ากับห้องควบคุม นี่เป็นวิธีทั่วไปในการประยุกต์ใช้บัสบาร์แบบท่อ บัสบาร์เชื่อมต่อโดยตรงจากเทอร์มินัลแรงดันต่ำของหม้อแปลงหลักไปยัง ขั้วตู้สวิตช์ในห้องควบคุม ข้อดีหลัก: เหมาะสำหรับกระแสน้ำขนาดใหญ่ สายไฟมีความใสและสวยงาม สามารถหุ้มฉนวนทั้งเส้นหรือกึ่งฉนวนได้ |
 |

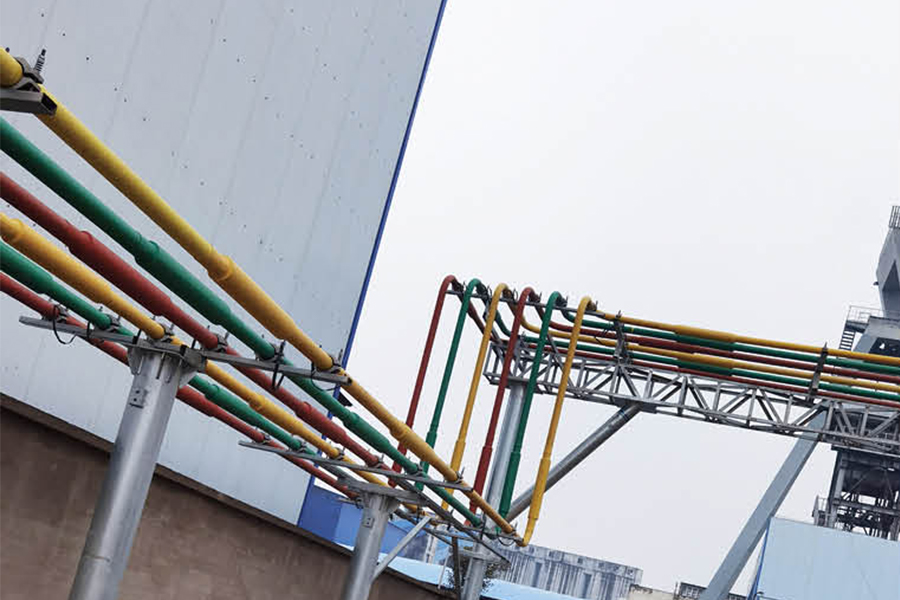

| วิธีที่ 2: บัสบาร์ถูกส่งผ่านร่องเคเบิลหรือชั้นลอยเคเบิล รูปด้านล่างเป็นอีกวิธีทั่วไปในการใช้บัสบาร์แบบท่อ บัสบาร์สามารถเชื่อมต่อกับตู้สวิตช์ผ่านร่องลึกสายเคเบิลใต้ดิน หรือชั้นลอยเคเบิล และยังสามารถใช้สำหรับการเชื่อมต่อระหว่างตู้สวิตช์อีกด้วย บัสบาร์นี้มีฉนวนหุ้มอย่างสมบูรณ์และเหมาะสมอย่างยิ่งกับสถานการณ์ ในกรณีที่การเดินสายเป็นเรื่องยาก |
 |
| วิธีที่ 3: บัสบาร์แบบท่อถูกส่งผ่านร่องลึกเคเบิลหรือชั้นลอยเคเบิล วิธีนี้เป็นวิธีเชื่อมต่อสายเคเบิลด้านบนของตู้สวิตช์ นอกจากนี้ยังสามารถเชื่อมต่อผ่านชั้นลอยของสายเคเบิลและการต่อสายเคเบิลด้านล่างได้อีกด้วย วิธีการ ผู้ใช้สามารถเลือกได้ตามสถานการณ์จริง ประเภทบัสบาร์มีฉนวนหุ้มฉนวนทั้งหมด |
 |
| วิธีที่ 4: ระบบตรวจสอบ CNC แบบ Tubular Bus บริษัทของเราพัฒนามันด้วยตัวเองและใช้การตรวจสอบข้อมูลทางเทคนิคหลายอย่างของ Tube Bus อย่างชาญฉลาดแบบไร้คนควบคุม |
 |
| บัสบาร์ท่อหุ้มฉนวน |
 |
ความท้าทายทางเทคนิค
การควบคุมกระบวนการม้วน: ข้อกำหนดความสม่ำเสมอของแรงตึงระหว่างชั้นภายใน ± 2% พร้อมความช่วยเหลือแบบอัลตราโซนิกที่จำเป็นสำหรับการควบคุมฟอง
การยึดเกาะระหว่างชั้น: พลังงานพื้นผิวต่ำของบัสบาร์แบบท่อ PTFE ส่งผลให้เกิดการยึดเกาะระหว่างชั้นที่อ่อนแอ ซึ่งต้องใช้สารรักษาพิเศษ
ต้นทุนสูง: วัสดุบัสบาร์แบบท่อ PTFE ดิบที่มีราคาแพง ส่งผลให้ต้นทุนผลิตภัณฑ์สูงขึ้นอย่างมากเมื่อเทียบกับประเภทอื่นๆ
การรีไซเคิลที่ยากลำบาก: วัสดุบัสบาร์แบบท่อ PTFE ย่อยสลายได้ยาก ส่งผลให้ต้นทุนการประมวลผลด้านสิ่งแวดล้อมสูง
เกี่ยวกับเรา
Jiangsu Wopeng Power Technology Co., Ltd.
Founded in June 2018, Jiangsu Wopeng Power Technology Co., Ltd. is a Custom PTFE Tubular Bus Bar Manufacturer and OEM PTFE Insulated Tubular Busbar Factory, it has rapidly grown into a specialized high-tech enterprise in the field of high and low voltage busbar systems.
เรารวบรวมทีมงานมืออาชีพที่ประกอบด้วยผู้เชี่ยวชาญในอุตสาหกรรม บุคลากรด้านวิศวกรรมและเทคนิคอาวุโส และผู้เชี่ยวชาญด้านการผลิตที่มีประสบการณ์ซึ่งทำงานด้านเทคโนโลยีอุปกรณ์ไฟฟ้ามาหลายปี
ผลิตภัณฑ์หลักของเราประกอบด้วยบัสบาร์ท่อทองแดงและอลูมิเนียม บัสบาร์ของท่อพลังงานลม บัสบาร์แบบเร่งรัด (ขนาดกะทัดรัด) และระบบสายหน้าสัมผัสแบบเลื่อน เรามุ่งเน้นไปที่การวิจัยและพัฒนาและการผลิตบัสบาร์แบบท่อปิดหุ้มฉนวนขนาด 0.4 kV–35 kV และระบบบัสเวย์เรซินหล่อแรงดันต่ำ ให้เส้นทางการส่งพลังงานที่เชื่อถือได้สำหรับโรงไฟฟ้า สถานีไฟฟ้าย่อย ฟาร์มกังหันลม การขนส่งทางรถไฟ และโรงงานอุตสาหกรรม
ใบประกาศเกียรติคุณ
ข่าว
-
-
บัสบาร์แบบท่อหุ้มฉนวนทั้งหมดอาศัยวัสดุฉนวนหลักสามชนิด: ไฟเบอร์ (โพลีเตตระฟลูออโรเอทิลีน) , สารประกอบหล่ออีพอกซีเรซิน และ ยางซิลิโคนอีพีดีเอ็ม . วัสดุแต่ละชนิดจะถูกเลือกตามระดับแรงดันไฟฟ้า อุณหภูมิในการทำงาน และการสัมผัสต่...
View More + -
A พาวเวอร์บัสเวย์ เป็นระบบจำหน่ายไฟฟ้าแบบปิดสำเร็จรูปที่ส่งกระแสไฟฟ้าผ่านตัวนำทองแดงหรืออะลูมิเนียมแข็งที่อยู่ภายในกรอบโลหะ แทนที่ชุดสายเคเบิลและท่อร้อยสายสำหรับการเดินกระแสปานกลางและกระแสสูง โดยทั่วไปพิกัดกระแสจะอยู่ในช่วงตั้งแต่ 40เอ ถึง 630...
View More +
บัสบาร์หุ้มฉนวนอย่างเต็มที่ Industry knowledge
1. PTFE ท่อบัสบาร์ คืออะไร
ที่ PTFE ท่อบัสบาร์ เป็นส่วนประกอบนำไฟฟ้าฉนวนประสิทธิภาพสูง ประกอบด้วยแกนตัวนำโลหะ (ทองแดงหรืออลูมิเนียม) และชั้นฉนวนโพลีเตตราฟลูออโรเอทิลีน (PTFE) ได้รับการออกแบบมาเป็นพิเศษสำหรับระบบไฟฟ้าแรงสูง โดยใช้ประโยชน์จากคุณสมบัติเฉพาะของ PTFE เพื่อให้มั่นใจถึงการส่งผ่านพลังงานที่ปลอดภัยและมีประสิทธิภาพ มืออาชีพ ผู้ผลิตบาร์บัสท่อ PTFE และ ผู้จัดจำหน่าย PTFE ท่อบัสบาร์ ผลิตสินค้าที่ได้มาตรฐานไฟฟ้าแรงสูงด้วยก ผู้ผลิตบาร์บัสท่อ PTFE แบบกำหนดเอง นำเสนอโซลูชั่นที่ปรับให้เหมาะกับความต้องการเฉพาะของโครงการ
(1) โครงสร้างหลักและลักษณะสำคัญ
ที่ PTFE ท่อบัสบาร์ มีแกนตัวนำ (ค่าการนำไฟฟ้า ≥63% IACS) ห่อหุ้มด้วยชั้นฉนวน PTFE หนา 4-8 มม. มันมีแรงดันพังทลายของ ≥35kV/มม ช่วงอุณหภูมิในการทำงาน -60°C ถึง 200°C และความต้านทานของฉนวนที่สูงกว่า 1.0×10¹⁴Ω คุณสมบัติไม่ติด ทนต่อการกัดกร่อน และแรงเสียดทานต่ำของ PTFE ทำให้บัสบาร์เหมาะสำหรับสภาพแวดล้อมไฟฟ้าแรงสูงที่รุนแรง
2. เหตุใดจึงใช้ PTFE Tubular Bus Bar ในระบบไฟฟ้าแรงสูง
ระบบไฟฟ้าแรงสูง (≥110kV) ต้องการฉนวน ความเสถียร และความทนทานที่ยอดเยี่ยม และ PTFE ท่อบัสบาร์ ตอบสนองความต้องการเหล่านี้ด้วยข้อได้เปรียบอันเป็นเอกลักษณ์ ได้แก่:
- ประสิทธิภาพของฉนวนที่เหนือกว่า: ทนต่อการไล่ระดับแรงดันไฟฟ้าสูง (≥35kV/มม.) เพื่อป้องกันการรั่วไหลและการลัดวงจร ซึ่งสำคัญสำหรับระบบ 110kV-500kV
- ความสามารถในการปรับเปลี่ยนอุณหภูมิขั้นสุด: ทำงานได้อย่างเสถียรในช่วง -60°C ถึง 200°C เหมาะสำหรับสถานีย่อยไฟฟ้าแรงสูงกลางแจ้งในภูมิภาคเย็นหรือร้อน
- ความต้านทานการกัดกร่อนและมลภาวะ: PTFE เฉื่อยต่อสารเคมี ความชื้น และฝุ่น ช่วยลดความถี่ในการบำรุงรักษาในสภาพแวดล้อมไฟฟ้าแรงสูงทางอุตสาหกรรมหรือชายฝั่ง
- การสูญเสียอิเล็กทริกต่ำ: ปัจจัยการสูญเสียอิเล็กทริก ≤0.0002 ที่ 50Hz ช่วยลดการสูญเสียพลังงานในการส่งไฟฟ้าแรงสูงทางไกล
มีความน่าเชื่อถือ ผู้จัดจำหน่าย PTFE ท่อบัสบาร์ ช่วยให้มั่นใจได้ว่าข้อดีเหล่านี้มีความสม่ำเสมอ ทำให้บัสบาร์เป็นตัวเลือกยอดนิยมสำหรับระบบไฟฟ้าแรงสูงทั่วโลก
3. การเปรียบเทียบประสิทธิภาพกับบัสบาร์ฉนวนไฟฟ้าแรงสูงอื่นๆ
| ประเภทบัสบาร์ | แรงดันพังทลาย | ช่วงอุณหภูมิ | การสูญเสียอิเล็กทริก |
|---|---|---|---|
| PTFE ท่อบัสบาร์ | ≥35kV/มม | -60°C~200°C | ≤0.0002 |
| บัสบาร์หล่ออีพอกซีเรซิน | ≥30kV/มม | -30°C~130°C | ≤0.001 |
| บัสบาร์หุ้มฉนวนยางซิลิโคน | ≥25kV/มม | -40°C~120°C | ≤0.0005 |
A ผู้ผลิตบาร์บัสท่อ PTFE แบบกำหนดเอง สามารถปรับโครงสร้างของบัสบาร์ให้เหมาะสมสำหรับสถานการณ์ไฟฟ้าแรงสูงโดยเฉพาะได้ในขณะที่เป็นมืออาชีพ ผู้ผลิตบาร์บัสท่อ PTFE รับประกันคุณภาพที่สม่ำเสมอเพื่อตอบสนองข้อกำหนดที่เข้มงวดของระบบไฟฟ้าแรงสูง
4. คำถามที่พบบ่อย
คำถามที่ 1: PTFE Tubular Bus Bar เหมาะสำหรับช่วงแรงดันไฟฟ้าใด
ตอบ: ส่วนใหญ่จะใช้สำหรับ 110kV-500kV ระบบไฟฟ้าแรงสูงพร้อมตัวเลือกที่ปรับแต่งได้สำหรับระดับแรงดันไฟฟ้าที่สูงขึ้น
Q2: จะเลือกซัพพลายเออร์ PTFE Tubular Bus Bar ที่เชื่อถือได้ได้อย่างไร
ตอบ: เลือกซัพพลายเออร์ที่มีรายงานการทดสอบประสิทธิภาพของฉนวน PTFE อุปกรณ์การผลิตขั้นสูง และประสบการณ์ในโครงการไฟฟ้าแรงสูง
คำถามที่ 3: แถบบัสท่อ PTFE แบบกำหนดเองสามารถทำเป็นขนาดพิเศษได้หรือไม่
ตอบ: ใช่ ผู้ผลิตบาร์บัสท่อ PTFE แบบกำหนดเอง สามารถผลิตบัสบาร์ที่มีขนาดตัวนำและความหนาของฉนวนเฉพาะได้
Q4: อายุการใช้งานของ PTFE Tubular Bus Bar คืออะไร?
ตอบ: ภายใต้สภาวะการทำงานที่มีไฟฟ้าแรงสูงตามปกติ ก็สามารถให้บริการได้ 35-45 ปี ด้วยประสิทธิภาพที่มั่นคง
