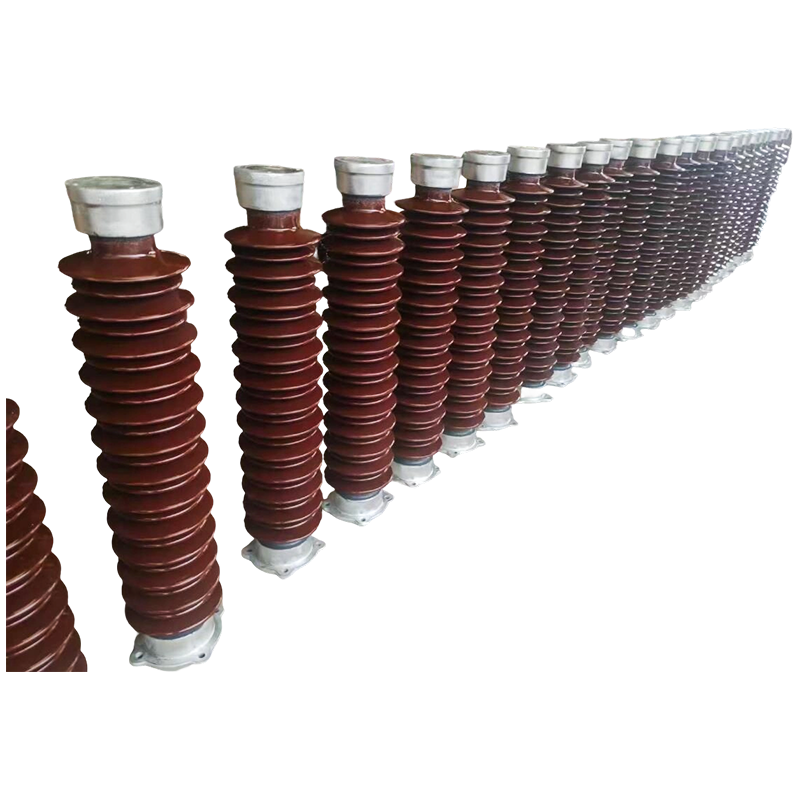

โพสต์ฉนวน

ข้อดีทางเทคนิค

โครงสร้างที่เรียบง่ายและการติดตั้งง่าย: บัสบาร์แบบท่อหุ้มฉนวนถูกยึดเข้ากับโครงสร้างเหล็กหรือส่วนรองรับคอนกรีตโดยตรง ทำให้ไม่ต้องใช้บุชชิ่งติดผนังและโพสต์ฉนวน ใช้วิธีการติดตั้งแบบเปิดโล่ง โดยรองรับโดยฉากยึดบัสบาร์แบบท่อโดยเฉพาะที่มีระยะห่าง ≥275 มม. ขายึดแบบตายตัวจะถูกติดตั้งเมื่อมีช่วงระยะตั้งแต่ 6 ม. ถึง 13 ม.

ความแข็งแรงทางกลสูงและช่วงรองรับขนาดใหญ่: ความเค้นที่อนุญาตของบัสบาร์แบบท่อหุ้มฉนวนเป็นสี่เท่าของบัสบาร์แบบสี่เหลี่ยมผืนผ้า ทำให้สามารถทนต่อกระแสลัดวงจรที่สำคัญได้ ภายใต้กระแสไฟฟ้าลัดวงจรที่ 50 kA บัสบาร์แบบท่อขนาด Φ100×6 มม. มีระยะแบบแขวนได้สูงสุดถึง 9 เมตร และด้วยการรองรับตัวยึดบัสบาร์ ระยะดังกล่าวจึงสูงถึง 13 เมตร บัสบาร์สามารถเชื่อมต่อโดยตรงกับห้องไฟฟ้าแรงสูง เครื่องปฏิกรณ์จำกัดกระแสไฟฟ้าภายในอาคาร หรือตู้สวิตช์เกียร์ 10 kV ช่วยลดความจำเป็นในการใช้โพสต์ฉนวน ข้อต่อบัสบาร์ และฐานรากโครงสร้างที่สอดคล้องกัน

ประสิทธิภาพแผ่นดินไหวที่แข็งแกร่ง： การออกแบบผลิตภัณฑ์คำนึงถึงสภาวะแผ่นดินไหว โดยทนต่อความเร่งในแนวนอนที่ 0.20 กรัม ความเร่งในแนวตั้งที่ 0.15 กรัม ความถี่การสั่นสะเทือน 20 เฮิรตซ์ และความทนทานต่อรอบคลื่นไซน์สามรอบ ปัจจัยด้านความปลอดภัยเกิน 1.67 ช่วยให้มั่นใจได้ว่าการทำงานปกติภายใต้สภาวะแผ่นดินไหวและการลัดวงจรพร้อมกัน

การปรับตัวด้านสิ่งแวดล้อมที่ดีเยี่ยม: เหมาะสำหรับระดับความสูง ≤4000 เมตรและสภาพแวดล้อมที่มีระดับความรุนแรงของมลพิษ V (มลพิษหนัก) อัตราส่วนระยะห่างตามผิวฉนวนที่ออกแบบคือ 31 มม./กิโลโวลต์ หลังจากติดตั้งส่วนขยายตามผิวฉนวนบนเทอร์มินอลภายนอกอาคาร ระยะตามผิวฉนวนรวมต้องไม่น้อยกว่า 680 มม.

คุณสมบัติ

คุณค่าของการลดความซับซ้อนของโครงสร้าง
ในระบบบัสบาร์แบบดั้งเดิม โพสต์ฉนวนทำหน้าที่สองอย่างของการรองรับทางกลและฉนวนไฟฟ้า ด้วยการออกแบบเชิงนวัตกรรมที่ยึดแท่งบัสแบบท่อเข้ากับส่วนรองรับโครงสร้างเหล็กโดยตรง จำนวนฉนวนที่ใช้ไม่เพียงแต่ลดลงเท่านั้น แต่โครงสร้างของระบบยังทำให้ง่ายขึ้นโดยพื้นฐานอีกด้วย สิ่งนี้จะช่วยลดความซับซ้อนในการติดตั้งและจุดความล้มเหลวที่อาจเกิดขึ้น สะท้อนถึงแนวโน้มทางเทคโนโลยีของการพัฒนาจากส่วนประกอบที่แยกออกจากกันไปสู่ระบบบูรณาการ

ข้อกำหนดด้านการปรับตัวด้านสิ่งแวดล้อม
โพสต์ฉนวนต้องเป็นไปตามข้อกำหนดการทำงานที่มั่นคงในระยะยาวในสภาพแวดล้อมที่รุนแรง โดยเฉพาะอย่างยิ่งภายใต้สภาวะที่รุนแรงซึ่งมีระดับมลพิษสูงถึงคลาส V ซึ่งประสิทธิภาพการแฟลชโอเวอร์ในการป้องกันมลพิษกลายเป็นตัวบ่งชี้ที่สำคัญ ด้วยการเพิ่มประสิทธิภาพการออกแบบโรงเก็บของ การใช้วัสดุที่ไม่ชอบน้ำ และการควบคุมระยะห่างตามผิวฉนวนอย่างเข้มงวด ประสิทธิภาพของฉนวนที่เชื่อถือได้จึงมั่นใจได้ในสภาพแวดล้อมพิเศษ เช่น พื้นที่ชายฝั่งทะเลและพื้นที่มลพิษทางอุตสาหกรรม

การวิเคราะห์เปรียบเทียบการติดตั้งและบำรุงรักษา
เมื่อเปรียบเทียบกับขั้นตอนที่ซับซ้อนที่จำเป็นสำหรับการติดตั้งฉนวนโพสต์แบบดั้งเดิม เช่น การก่อสร้างฐานราก การปรับระดับ และการตรึงหลายจุด ระบบบัสบาร์แบบท่อแบบบูรณาการได้ใช้วิธีการติดตั้งฉากยึดที่ได้มาตรฐาน ซึ่งทำให้ระยะเวลาการก่อสร้างสั้นลงอย่างมาก ในแง่ของการบำรุงรักษา ฉนวนแบบดั้งเดิมจำเป็นต้องมีการทำความสะอาดสิ่งปนเปื้อน การตรวจจับรอยแตก และการทดสอบทางไฟฟ้าเป็นประจำ ในขณะที่การออกแบบแท่งบัสแบบท่อที่ปิดสนิทจะช่วยลดความถี่และต้นทุนในการบำรุงรักษาได้อย่างมาก

ลักษณะทางเทคนิคของวัสดุและกระบวนการ
ลูกถ้วยไฟฟ้าสมัยใหม่ส่วนใหญ่ผลิตขึ้นโดยใช้พอร์ซเลนไฟฟ้าที่มีความแข็งแรงสูง กระจกแกร่ง หรือวัสดุคอมโพสิต ในบรรดาฉนวนเหล่านี้ ฉนวนคอมโพสิตมีข้อดีต่างๆ เช่น กันน้ำได้ดีเยี่ยม ต้านทานการระเบิดได้สูง และมีน้ำหนักเบา
