อะไรทำให้โพสต์ฉนวนเป็นกระดูกสันหลังของโครงสร้างพื้นฐานไฟฟ้าแรงสูงสมัยใหม่

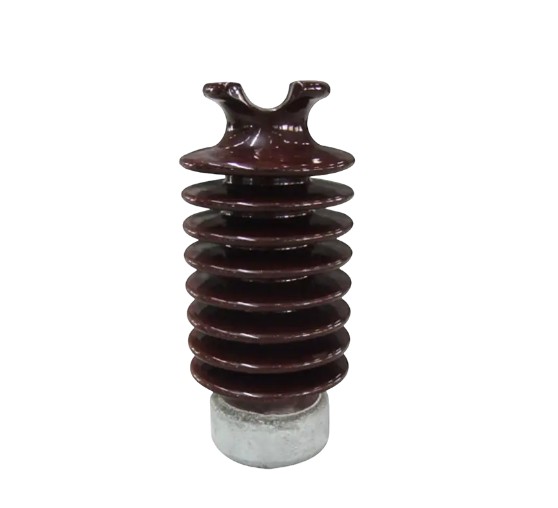

A โพสต์ฉนวน เป็นส่วนประกอบฉนวนแข็งที่ใช้ในสถานีไฟฟ้าย่อย สายส่ง และสวิตช์เกียร์ เพื่อรองรับตัวนำไฟฟ้าที่มีกระแสไฟฟ้าและให้การแยกทางไฟฟ้า แม้จะมีเทคโนโลยีฉนวนใหม่เกิดขึ้นอย่างต่อเนื่อง แต่โพสต์ฉนวนยังคงเป็นโซลูชันที่ต้องการเพื่อให้มั่นใจว่าการทำงานของโครงข่ายมีความปลอดภัยและมีเสถียรภาพใน ระบบไฟฟ้าสูงถึง 550kV ด้วยความแข็งแกร่งทางกลและประสิทธิภาพทางไฟฟ้าที่ได้รับการพิสูจน์แล้ว โดยทั่วไปแล้วความต้านทานของฉนวนจะคงอยู่ด้านบน 1.0×10¹³Ω ด้วยอายุการใช้งานที่ยาวนาน 20 ถึง 40 ปี ทำให้เป็นหนึ่งในการลงทุนระยะยาวที่คุ้มค่าที่สุดในโครงสร้างพื้นฐานด้านพลังงาน

ฟิลด์แอปพลิเคชันหลักและการครอบคลุมแรงดันไฟฟ้า

การใช้โพสต์อินซูเลเตอร์ครอบคลุมขั้นตอนที่สำคัญหลายขั้นตอนของระบบไฟฟ้า ตั้งแต่การกระจายแรงดันไฟฟ้าปานกลางไปจนถึงการส่งผ่านไฟฟ้าแรงสูงพิเศษ

สถานีย่อยและสวิตช์เกียร์

ในสถานีย่อย โพสต์ฉนวนใช้เป็นหลักเพื่อรองรับบัสบาร์ ตัวตัดการเชื่อมต่อ และเซอร์กิตเบรกเกอร์ รุ่นมาตรฐานมีความสามารถในการรับน้ำหนักการดัดงอตั้งแต่ 2kN ถึง 20kN เป็นไปตามข้อกำหนดสายขาออกของหม้อแปลงไฟฟ้าที่มีความจุต่างกัน สำหรับ สถานีไฟฟ้าแรงสูงพิเศษขนาด 550kV ฉนวนโพสต์พอร์ซเลนยังคงเป็นตัวเลือกหลักเนื่องจากทนทานต่อสภาพอากาศและเสถียรภาพทางกลที่ดีเยี่ยม

สถานีไฟฟ้าพลังงานทดแทน

ด้วยการเติบโตอย่างรวดเร็วของกำลังการผลิตไฟฟ้าและพลังงานลม ความต้องการฉนวนโพสต์ในสถานีเพิ่มพลังงานหมุนเวียนจึงเพิ่มขึ้นอย่างมีนัยสำคัญ โดยทั่วไปสถานีเหล่านี้จะตั้งอยู่ในพื้นที่ชายฝั่งทะเล ทะเลทราย หรือพื้นที่สูง ทำให้มีความต้องการความต้านทานต่อมลพิษและความแตกต่างของอุณหภูมิของฉนวนที่สูงกว่า ฉนวนโพสต์วัสดุคอมโพสิตแสดงให้เห็นถึงความสามารถในการปรับตัวที่แข็งแกร่งในสถานการณ์ดังกล่าว

ระบบจำหน่ายไฟฟ้าอุตสาหกรรม

ในตู้กระจายสินค้าและสวิตช์เกียร์ขององค์กรอุตสาหกรรมหนัก เช่น อุตสาหกรรมโลหะวิทยาและเคมี ฉนวนหลังถูกนำมาใช้เพื่อยึดและแยกตัวนำที่มีกระแสไฟฟ้าไหลผ่าน ฝุ่น สเปรย์เกลือ และการกัดกร่อนของสารเคมีในสภาพแวดล้อมทางอุตสาหกรรมก่อให้เกิดภัยคุกคามต่อพื้นผิวฉนวนอย่างต่อเนื่อง ดังนั้นอัตราการเจาะของผลิตภัณฑ์วาบไฟตามผิวที่ป้องกันมลภาวะจึงเพิ่มขึ้นทุกปี

คำแนะนำในการเปรียบเทียบและคัดเลือกเทคโนโลยีวัสดุ

ตลาดปัจจุบันสำหรับโพสต์ลูกถ้วยถูกครอบงำโดยเส้นทางทางเทคนิคหลักสองเส้นทาง ได้แก่ พอร์ซเลนและโพลีเมอร์คอมโพสิต ซึ่งแต่ละเส้นทางมีประสิทธิภาพที่แตกต่างกันออกไป ซึ่งมุ่งเน้นที่เหมาะสมสำหรับสภาพแวดล้อมการทำงานที่แตกต่างกัน

จากมุมมองของการคัดเลือก สถานการณ์ไฟฟ้าแรงสูงพิเศษ 550kV ยังคงถูกครอบงำโดยลูกถ้วยพอร์ซเลน ในขณะที่อยู่ใน 220kV และต่ำกว่า โครงการที่ตั้งอยู่ในชายฝั่งทะเล มลพิษทางอุตสาหกรรม หรือสภาพแวดล้อมที่มีความชื้นสูง ส่วนแบ่งการตลาดของฉนวนโพลีเมอร์คอมโพสิตกำลังขยายตัวอย่างรวดเร็ว สำหรับสถานีที่ต้องการการบำรุงรักษาบ่อยครั้งหรือตั้งอยู่ในพื้นที่ที่ไม่สามารถเข้าถึงได้ ข้อได้เปรียบด้านน้ำหนักเบาของวัสดุคอมโพสิตสามารถลดต้นทุนการดำเนินงานและการบำรุงรักษาได้อย่างมาก

ตัวบ่งชี้ประสิทธิภาพหลักและการตรวจสอบความน่าเชื่อถือในระยะยาว

ความน่าเชื่อถือของ โพสต์ฉนวนs เกี่ยวข้องโดยตรงกับการทำงานที่ปลอดภัยของโครงข่ายไฟฟ้า และประสิทธิภาพหลักจะต้องได้รับการตรวจสอบผ่านการทดสอบประเภทที่เข้มงวดและข้อมูลการปฏิบัติงานในระยะยาว

ประสิทธิภาพของฉนวนไฟฟ้า

ฉนวนโพสต์คุณภาพสูงจะต้องรักษาความต้านทานของฉนวนให้สูงกว่า 1.0×10¹³Ω เพื่อให้แน่ใจว่าไม่มีกระแสรั่วไหลเกินหรือเกิดวาบไฟตามพื้นผิวที่แรงดันไฟฟ้าที่กำหนด ภายใต้สภาวะที่เปียกและมีการปนเปื้อน วัสดุคอมโพสิตโพลีเมอร์เนื่องจากคุณสมบัติที่ไม่ชอบน้ำ จึงมีการลดแรงดันไฟแฟลชโอเวอร์ที่ลดลงอย่างมีนัยสำคัญเมื่อเทียบกับวัสดุพอร์ซเลน ซึ่งเป็นลักษณะเฉพาะที่สำคัญอย่างยิ่งในช่วงฤดูฝนหรือในสภาพแวดล้อมที่มีสเปรย์เกลือชายฝั่ง

ความสามารถในการรับน้ำหนักทางกล

โดยทั่วไปช่วงการออกแบบการรับน้ำหนักดัดโค้งมาตรฐานสำหรับลูกถ้วยไฟฟ้าโพสต์ 2kN ถึง 20kN . การคัดเลือกต้องพิจารณาผลรวมของความตึงของตัวนำ ภาระลม ภาระน้ำแข็ง และแรงพลศาสตร์ไฟฟ้าลัดวงจร สำหรับเส้นที่มีช่วงกว้างหรือพื้นที่น้ำแข็งหนัก แนะนำให้เลือกผลิตภัณฑ์เสริมแรงที่มีแรงดัดงอด้านบน 16kN และสำรองส่วนต่างด้านความปลอดภัยให้เพียงพอ

อายุการใช้งานและกลไกการชราภาพ

ภายใต้สภาวะการทำงานปกติ อายุการใช้งานการออกแบบของลูกถ้วยไฟฟ้าหลังคือ 20 ถึง 40 ปี . การเสื่อมสภาพของลูกถ้วยพอร์ซเลนส่วนใหญ่เกิดจากการเสื่อมของความแข็งแรงทางกลและการเสื่อมสภาพของเคลือบ ฉนวนโพลีเมอร์คอมโพสิตต้องให้ความสนใจกับการผงยางซิลิโคน การแข็งตัว และการเปราะของแกนกลาง การวัดอุณหภูมิอินฟราเรดเป็นประจำ การทดสอบอัลตราโซนิก และการตรวจจับการไม่ชอบน้ำเป็นวิธีที่มีประสิทธิภาพในการยืดอายุการใช้งาน

วิวัฒนาการเทคโนโลยีอุตสาหกรรมและแนวโน้มในอนาคต

อุตสาหกรรมโพสต์ฉนวนกำลังพัฒนาไปสู่ประสิทธิภาพสูง ความชาญฉลาด และการทำให้เป็นมิตรกับสิ่งแวดล้อม ด้วยการบูรณาการวัสดุใหม่และเทคโนโลยีการตรวจจับที่เปลี่ยนรูปแบบผลิตภัณฑ์

การเพิ่มประสิทธิภาพวัสดุคอมโพสิตอย่างต่อเนื่อง

สูตรของยางซิลิโคนวัลคาไนซ์อุณหภูมิสูง (HTV) และการเคลือบยางซิลิโคนวัลคาไนซ์อุณหภูมิห้อง (RTV) ได้รับการปรับปรุงอย่างต่อเนื่อง การใช้สารตัวเติมและสารเชื่อมต่อแบบใหม่ได้เพิ่มความต้านทานการติดตามและการสึกกร่อนของฉนวนคอมโพสิตได้มากกว่า 30% . ผู้ผลิตบางรายได้เปิดตัวฉนวนโพสต์คอมโพสิตที่ใช้บังคับแล้ว 363kV ขึ้นไป ค่อยๆ เจาะเข้าไปในสนามไฟฟ้าแรงสูงพิเศษ

การบูรณาการเทคโนโลยีการตรวจสอบอัจฉริยะ

ฉนวนโพสต์อัจฉริยะที่มีสเตรนเกจในตัว เซ็นเซอร์อุณหภูมิ และเซ็นเซอร์กระแสรั่วไหลได้เข้าสู่ขั้นตอนการใช้งานนำร่องแล้ว อุปกรณ์เหล่านี้สามารถตรวจสอบภาระทางกล อุณหภูมิพื้นผิว และสถานะการเสื่อมสภาพของฉนวนได้แบบเรียลไทม์ ช่วยให้เปลี่ยนจากการบำรุงรักษาตามระยะเวลาไปเป็นการบำรุงรักษาตามเงื่อนไขได้ การประมาณการทางอุตสาหกรรมชี้ให้เห็นว่าเทคโนโลยีการตรวจสอบอัจฉริยะสามารถลดการหยุดทำงานโดยไม่ได้วางแผนซึ่งเกิดจากความล้มเหลวของฉนวนโดย 40% ถึง 60% .

ข้อกำหนดด้านสิ่งแวดล้อมและการรีไซเคิล

ด้วยความก้าวหน้าของเป้าหมายความเป็นกลางคาร์บอนกริดทั่วโลก การควบคุมการใช้พลังงานในระหว่างการผลิตฉนวนและการรีไซเคิลที่หมดอายุการใช้งานจึงได้รับความสนใจเพิ่มมากขึ้น วัตถุดิบสำหรับลูกถ้วยพอร์ซเลน (อะลูมิเนียมอลูมินาสูง ควอตซ์ ฯลฯ) มีจำหน่ายทั่วไปและสามารถรีไซเคิลได้ ฉนวนคอมโพสิตเผชิญกับความท้าทายทางเทคนิคในการแยกและการรีไซเคิลแกนเรซินและยางซิลิโคน โดยวิธีไพโรไลซิสและการย่อยสลายทางเคมีเป็นจุดสนใจในการวิจัยในปัจจุบัน

แนวทางปฏิบัติที่ดีที่สุดในการจัดซื้อและการดำเนินงานและการบำรุงรักษา

สำหรับผู้รับเหมาด้านสาธารณูปโภคด้านพลังงานไฟฟ้าและผู้รับเหมาด้านวิศวกรรม การตัดสินใจจัดซื้อจัดจ้างทางวิทยาศาสตร์และกลยุทธ์การบำรุงรักษาเป็นกุญแจสำคัญในการรับประกันการดำเนินงานที่เชื่อถือได้ในระยะยาวของ โพสต์ฉนวนs .

รายการตรวจสอบการตรวจสอบคุณสมบัติของซัพพลายเออร์

• มีรายงานการทดสอบประเภทที่สมบูรณ์หรือไม่ รวมถึงข้อมูลการทดสอบทางไฟฟ้า เครื่องกล และเครื่องกลความร้อน
• มีประวัติในการใช้งานไฟฟ้าแรงสูงหรือไม่ โดยเฉพาะอย่างยิ่งบันทึกการปฏิบัติงานภายใต้ระดับแรงดันไฟฟ้าเป้าหมายและสภาพภูมิอากาศ
• ห่วงโซ่อุปทานวัตถุดิบมีเสถียรภาพหรือไม่ และกระบวนการเผาพอร์ซเลนหรือกระบวนการหลอมโลหะโพลีเมอร์มีความสมบูรณ์และควบคุมได้หรือไม่
• ไม่ว่าระบบการจัดการคุณภาพจะผ่านมาตรฐาน ISO 9001 และการรับรองเฉพาะอุตสาหกรรมพลังงานหรือไม่

การติดตั้งนอกสถานที่และการบำรุงรักษาตามปกติ

1. ก่อนการติดตั้ง ให้ตรวจสอบลักษณะของฉนวนเพื่อหารอยแตกร้าว ข้อบกพร่องของการเคลือบ หรือความเสียหายที่เกิดขึ้น และตรวจสอบว่าระยะตามผิวฉนวนเป็นไปตามข้อกำหนดระดับมลภาวะ
2. ใช้ประแจทอร์คเมื่อขันโบลต์ให้แน่นเพื่อหลีกเลี่ยงการสะสมความเค้นในชิ้นส่วนพอร์ซเลนหรือความล้มเหลวของซีลที่ปลายฉนวนคอมโพสิตเนื่องจากการขันแน่นเกินไป
3. หลังจากการทดสอบเดินเครื่อง ให้ดำเนินการทำความสะอาดเมื่อไฟดับและทดสอบความสามารถในการไม่ชอบน้ำทุกๆ 1 ถึง 3 ปี ลดวงจรให้สั้นลงเป็นรายปีในพื้นที่ที่มีมลพิษหนัก
4. สร้างบันทึกฉนวนแต่ละตัว บันทึกพารามิเตอร์ของโรงงาน ข้อมูลการทดสอบ และประวัติการบำรุงรักษาเพื่อรองรับการประเมินสภาพ
