PTFE Tubular Busbar คืออะไร？

บัสบาร์ท่อ PTFE เป็นอุปกรณ์ส่งกำลังไฟฟ้าแรงสูงที่ใช้ท่อโลหะ (โดยทั่วไปคือทองแดงหรืออลูมิเนียม) เป็นตัวนำ ฟิล์มที่เน้น PTFE เป็นสื่อฉนวนหลัก และกระบวนการม้วนเชิงกลที่มีความแม่นยำเพื่อสร้างโครงสร้างป้องกันหลายชั้น คุณสมบัติหลักประกอบด้วย: ฟิล์ม PTFE เคลือบด้วยน้ำมันซิลิโคนระหว่างชั้นเพื่อสร้างไดอิเล็กตริกต่อเนื่องที่หนาแน่นและปราศจากช่องว่าง; การกำหนดค่าไม่น้อยกว่า 5 ชั้นป้องกัน capacitive (รวมถึงชั้นป้องกันที่มีศักยภาพเป็นศูนย์, ให้คะแนนและต่อสายดิน); และส่วนประกอบส่วนขยายการคืบของยางซิลิโคนเพื่อให้ได้การกระจายสนามไฟฟ้าที่เหมาะสมที่สุดและประสิทธิภาพการคืบคลานที่เพิ่มขึ้น

บัสบาร์ประเภทนี้ทำงานภายในช่วงอุณหภูมิที่ -60°C ถึง 250°C ได้รับระดับการป้องกันที่ IP68 และให้ความต้านทานการกัดกร่อนที่ดีเยี่ยมและความทนทานต่ออุณหภูมิสูง/ต่ำ ทำให้ได้รับการออกแบบมาโดยเฉพาะสำหรับสภาพแวดล้อมการทำงานที่รุนแรง

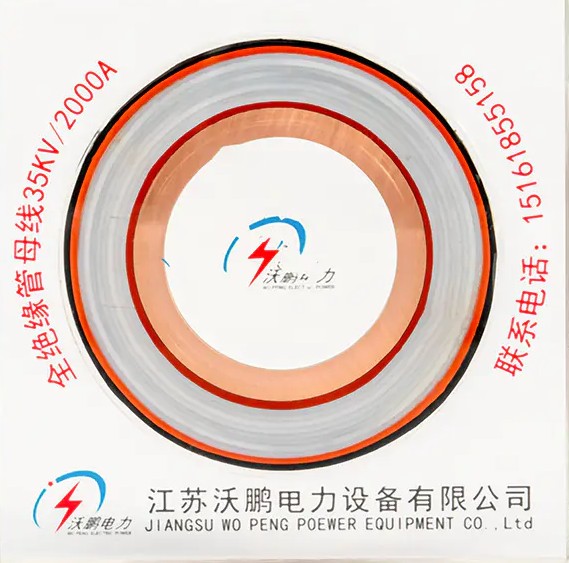

การวิเคราะห์โครงสร้าง: การออกแบบที่แม่นยำของระบบป้องกันห้าชั้น

โครงสร้างฉนวนของบัสบาร์แบบท่อ PTFE ใช้แนวคิดการป้องกันแบบชั้นจากภายในสู่ภายนอก โดยแต่ละชั้นจะทำหน้าที่ทางไฟฟ้าและทางกลเฉพาะ:

ชั้นตัวนำและโครงสร้างการกระจายความร้อน

โดยทั่วไปตัวนำจะใช้ท่อทองแดงที่มีความบริสุทธิ์สูง T2Y โดยมีปริมาณทองแดงอยู่ที่ ≥99.90% เมื่อเปรียบเทียบกับตัวนำรูปสี่เหลี่ยมผืนผ้าที่มีหน้าตัดเดียวกัน โครงสร้างท่อจะเพิ่มพื้นที่ผิวโดย 40% และปรับปรุงความสม่ำเสมอในการกระจายความหนาแน่นของกระแสไฟฟ้าโดย 60% . ในการทดสอบทางวิศวกรรม บัสบาร์ท่อทองแดงขนาด Φ200×10 มม. ที่มีกระแสไฟ 4000A แสดงอุณหภูมิที่เพิ่มขึ้น 15 ℃ ต่ำกว่าสายเคเบิลทั่วไป โครงสร้างกลวงช่วยรักษาค่าสัมประสิทธิ์ผลกระทบของผิวหนังKf≤1 ซึ่งช่วยลดความต้านทานไฟฟ้ากระแสสลับด้วย 35% เมื่อเทียบกับตัวนำสี่เหลี่ยม ข้อมูลจำเพาะ Φ300×15 มม. สามารถพกพาได้อย่างต่อเนื่อง 12000A .

ชั้นฉนวนหลัก: ฟิล์มที่เน้น PTFE

ชั้นฉนวนหลักใช้ฟิล์มฟอยล์ที่เน้น PTFE ซึ่งชุบด้วยน้ำมันซิลิโคน สายโซ่โมเลกุล PTFE ใช้การจัดเรียงแบบเกลียวด้วยพลังงานพันธะคาร์บอน-ฟลูออรีนที่ 485kJ/mol ทำให้วัสดุมีความเสถียรทางเคมีสูงมาก ชั้นฉนวนนี้ยังคงมีเสถียรภาพตลอดช่วงอุณหภูมิ -250°C ถึง 340°C ; หลังจากใช้งานมา 10 ปีในสภาพแวดล้อมที่มีอุณหภูมิผันผวน 80°C ในแต่ละวัน การสูญเสียอิเล็กทริกจะเพิ่มขึ้นเพียงเท่านั้น 0.003% .

ระบบป้องกัน Capacitive หลายชั้น

โดยทั่วไปโครงสร้างชั้นป้องกันจะประกอบด้วย:

• ชั้นป้องกันศักยภาพเป็นศูนย์ : ติดแน่นกับพื้นผิวตัวนำเพื่อให้สนามไฟฟ้าที่พื้นผิวตัวนำเท่ากัน
• ชั้นป้องกันเกรด : สายพานตาข่ายทองแดงถักขนาด 0.2 มม. ก่อให้เกิดเอฟเฟกต์กรงฟาราเดย์ ซึ่งช่วยลดความแรงของสนามไฟฟ้าที่พื้นผิวบัสบาร์จาก 2.3kV/มม. เป็น 0.7kV/มม และขจัดความเสี่ยงจากการปล่อยโคโรนาได้อย่างสมบูรณ์
• ชั้นป้องกันสายดิน : ให้การป้องกันการลงกราวด์เพื่อความปลอดภัยขั้นสุดท้าย

การกำหนดค่าส่วนประกอบส่วนขยายการคืบของยางซิลิโคนช่วยเพิ่มประสิทธิภาพการกระจายสนามไฟฟ้าส่วนปลายให้ดียิ่งขึ้น ป้องกันการคายประจุที่พื้นผิว

ชั้นนอกป้องกัน

ชั้นนอกใช้ปลอกโพลีโอเลฟินส์โพลีเมอร์หรือวัสดุยางซิลิโคนที่มี IP68 ระดับการป้องกัน ป้องกันฝุ่นเข้าได้อย่างสมบูรณ์ และช่วยให้สามารถใช้งานใต้น้ำได้ในระยะยาว ในการทดสอบสเปรย์เกลือ อัตราการกัดกร่อน 10 ปีคือ ≤ 0.01 มม./ปี .

คุณสมบัติของวัสดุ: การปรับตัวของ PTFE กับสภาพแวดล้อมที่รุนแรง

ในฐานะที่เป็นวัสดุฉนวนหลักสำหรับบัสบาร์ ข้อได้เปรียบด้านประสิทธิภาพของ PTFE มาจากโครงสร้างโมเลกุลที่เป็นเอกลักษณ์:

โปรดทราบว่า PTFE เริ่มการสลายตัวเนื่องจากความร้อนอย่างมีนัยสำคัญที่ 380°C ดังนั้นการใช้งานทางวิศวกรรมควรรักษาระดับความปลอดภัยของอุณหภูมิไว้ที่ 10-15% โดยรักษาอุณหภูมิในการทำงานให้ต่ำกว่า 240°C สิ่งเจือปนเพียง 0.1% สามารถลดอุณหภูมิการบิดเบือนความร้อนลงได้ 12°C ทำให้การควบคุมความบริสุทธิ์ของวัสดุมีความสำคัญอย่างยิ่ง

ข้อดีด้านประสิทธิภาพ: เหตุใดจึงต้องเลือกโครงสร้างแบบท่อ

การปรับปรุงความสามารถในการรองรับกระแสไฟฟ้าแบบปฏิวัติวงการ

โครงสร้างท่อกลวงโดยพื้นฐานจะเปลี่ยนรูปแบบการกระจายในปัจจุบัน ข้อมูลการทดสอบโครงการ State Grid UHV แสดงให้เห็นว่าโซลูชันบัสบาร์แบบท่อช่วยเพิ่มความสามารถในการรองรับกระแสไฟได้ 200% เมื่อเทียบกับบัสบาร์สี่เหลี่ยมแบบดั้งเดิม หลักการอยู่ที่การปราบปรามผลกระทบของผิวหนังในตัวนำแบบท่ออย่างมีประสิทธิภาพ ส่งผลให้มีการกระจายกระแสที่สม่ำเสมอมากขึ้น และลดความต้านทานไฟฟ้ากระแสสลับลงอย่างมาก

ข้อได้เปรียบทางโครงสร้างในด้านความแข็งแรงทางกล

โมดูลัสส่วนตัดขวางของท่อถึง 4 ครั้ง ของบัสบาร์สี่เหลี่ยม ในโครงสร้างรองรับช่วงเดียว 13 เมตร ก็สามารถทนทานได้ 50kA ผลกระทบกระแสลัดวงจรโดยไม่มีการเปลี่ยนรูปลดการใช้วงเล็บโดย 60% เมื่อเทียบกับโซลูชันแบบเดิม คุณลักษณะนี้ให้ข้อได้เปรียบที่ไม่สามารถทดแทนได้ในโรงงานขนาดใหญ่ สถานีย่อย และโครงการอุโมงค์สาธารณูปโภค

วิวัฒนาการที่ครอบคลุมของการปรับตัวด้านสิ่งแวดล้อม

ระบบป้องกันภายนอกผ่านการรับรองการป้องกันการกัดกร่อนระดับ C5 เปลือกป้องกันรังสียูวีสามสีแสดงการเปลี่ยนแปลงความแตกต่างของสี ΔE≤3 (มาตรฐาน CIE Lab*) ภายใต้แสงแดดจ้า ชั้นป้องกันด้านนอกสามารถทนต่อแรงดันน้ำลึก 30 เมตรและการกัดเซาะของน้ำทะเล พร้อมอายุการใช้งานที่ออกแบบเกิน 30 ปี .

สถานการณ์การใช้งาน: ครอบคลุมจากพื้นดินสู่ทะเลลึก

การผลิตไฟฟ้าพลังงานใหม่

ในการใช้งานฟาร์มกังหันลมนอกชายฝั่ง บัสบาร์ท่อ PTFE แทนที่อุปกรณ์ GIS แบบเดิม ช่วยลดรอยเท้าของสถานีย่อยด้วย 40% . การออกแบบป้องกันการสั่นสะเทือนสามารถทนต่อพายุไต้ฝุ่นระดับ 12 โดยมีความทนทานต่อการเร่งความเร็วของการสั่นสะเทือนที่ 5ก . ในโรงไฟฟ้าพลังงานแสงอาทิตย์ ชั้นฉนวน PTFE ทนต่อการเปลี่ยนแปลงอุณหภูมิรายวันที่ 80°C ทำให้มั่นใจได้ถึงการส่งผ่านไฟฟ้าแรงสูง DC ที่เชื่อถือได้

สภาพแวดล้อมทางเคมีและการกัดกร่อน

PTFE สามารถต้านทานกรด เบส ตัวทำละลายอินทรีย์ และออกซิไดเซอร์ที่รู้จักเกือบทั้งหมด ในสภาพแวดล้อมการผลิตสารเคมี พื้นผิวบัสบาร์ไม่สะสมสิ่งปนเปื้อนได้ง่าย และประสิทธิภาพของฉนวนไม่ลดลงเนื่องจากการกัดกร่อนของสารเคมี การใช้วัสดุ PTFE แบบเติมในอุปกรณ์เครื่องจักรกลยังช่วยแก้ปัญหาผลิตภัณฑ์ที่ปนเปื้อนน้ำมันหล่อลื่นอีกด้วย

โครงสร้างพื้นฐานของเทศบาลและโครงการพิเศษ

ในอุโมงค์ข้ามทะเล ทางเดินสาธารณูปโภคแบบบูรณาการ และสภาพแวดล้อมอื่นๆ ที่ชื้นหรือจมอยู่ใต้น้ำ ระดับการป้องกัน IP68 ช่วยให้มั่นใจได้ถึงการทำงานของบัสบาร์ที่เชื่อถือได้ในระยะยาว การออกแบบบัสบาร์แบบโค้งสามารถสอดคล้องกับพื้นผิวอาคารโดยควบคุมความคลาดเคลื่อนในการติดตั้งภายใน ±1มม ตอบสนองความต้องการสองประการด้านสุนทรียศาสตร์ทางสถาปัตยกรรมสมัยใหม่และฟังก์ชันการทำงาน

สภาพแวดล้อมที่มีอุณหภูมิสูงสุด

ในพื้นที่ที่มีอากาศหนาวจัด PTFE จะรักษาความยืดหยุ่นในระดับหนึ่งที่อุณหภูมิ -260°C ที่ต่ำเป็นพิเศษ ในสภาพแวดล้อมอุตสาหกรรมที่มีอุณหภูมิสูง ความต้านทานแรงดึงที่ 260°C ยังคงอยู่โดยประมาณ 5MPa (ประมาณ 1/5 ของค่าอุณหภูมิห้อง) โดยมีกำลังรับแรงดัดงอเท่ากับ 1.4MPa เพื่อสร้างความมั่นใจในความสมบูรณ์ของโครงสร้างในสภาวะฉุกเฉิน

วิวัฒนาการของเทคโนโลยีและทิศทางในอนาคต

บูรณาการการตรวจสอบอัจฉริยะ

รุ่นต่อไป บัสบาร์ท่อ PTFE สามารถรวมระบบตรวจสอบอุณหภูมิใยแก้วนำแสงในตัวสำหรับการตรวจสอบอุณหภูมิตัวนำแบบเรียลไทม์ การปฏิบัติงานด้านวิศวกรรมแสดงให้เห็นว่าเทคโนโลยีนี้สามารถแจ้งเตือนล่วงหน้าถึงจุดร้อนที่อาจเกิดขึ้นได้ 48 ชม ล่วงหน้า โดยลดอัตราความล้มเหลวจาก 0.3/ปี เป็น 0.02/ปี . การทำซ้ำในอนาคตจะรวมโมดูลการสื่อสาร 5G เพื่อให้สามารถอัปโหลดพารามิเตอร์การทำงาน 128 รายการแบบเรียลไทม์และการบำรุงรักษาเชิงคาดการณ์ได้

การอัพเกรดวัสดุสีเขียว

ผลิตภัณฑ์ยุคใหม่ที่ใช้วัสดุทองแดงรีไซเคิล (ปริมาณทองแดง ≥95% วัสดุรีไซเคิล) ช่วยลดการปล่อยก๊าซคาร์บอนได้ 38% เมื่อเปรียบเทียบกับผลิตภัณฑ์แบบดั้งเดิมในสถานการณ์ที่ไวต่อคาร์บอน เช่น ศูนย์ข้อมูล ซึ่งสอดคล้องกับแนวโน้มทั่วโลกในด้านอุปกรณ์ไฟฟ้าที่มีคาร์บอนต่ำ

การสำรวจเทคโนโลยีตัวนำยิ่งยวด

บัสบาร์ท่อทองแดงตัวนำยิ่งยวดอุณหภูมิสูงในห้องปฏิบัติการประสบความสำเร็จแล้ว 20,000A ความสามารถในการรองรับกระแสไฟที่ -196°C โดยคาดว่าจะนำไปใช้ในเชิงพาณิชย์ประมาณปี 2030 ซึ่งจะกำหนดขอบเขตทางเทคนิคของการส่งสัญญาณกระแสสูงใหม่

การเลือกและการดำเนินงานและการบำรุงรักษาสิ่งจำเป็น

ในการใช้งานทางวิศวกรรมเชิงปฏิบัติ ประเด็นทางเทคนิคต่อไปนี้ควรได้รับความสนใจ:

1. การเลือกความหนาของผนัง : สำหรับการปิดผนึกท่อเคมี แนะนำให้ใช้ปลอก PTFE ที่ยังไม่ได้บรรจุซึ่งมีความหนาของผนัง ≥1มม. สำหรับการใช้งานฉนวนไฟฟ้าที่มีการเปลี่ยนแปลงอุณหภูมิแบบไซคลิก แนะนำให้ใช้รุ่นที่เสริมด้วยคาร์บอนไฟเบอร์ โดยมีอายุความล้าจากความร้อนยาวนาน 3 ครั้ง ของรุ่นมาตรฐาน
2. ขอบอุณหภูมิ : การใช้งานที่อุณหภูมิสูงทั้งหมดควรรักษาระดับความปลอดภัยของอุณหภูมิไว้ที่ 10-15%
3. การควบคุมการคายประจุบางส่วน : ผลิตภัณฑ์ที่มีคุณภาพควรควบคุมการปล่อยบางส่วนด้านล่าง 5พีซี (ที่แรงดันทดสอบ 1.5Ur) เหนือกว่าขีดจำกัดมาตรฐาน IEC ที่ 10pC
4. การป้องกันความสมบูรณ์ของเลเยอร์ : ความต่อเนื่องของชั้นป้องกันอย่างช้าๆ ส่งผลโดยตรงต่อการกระจายของสนามไฟฟ้า การติดตั้งจะต้องหลีกเลี่ยงการแตกหักหรือรอยย่นของสายพานตาข่ายทองแดง
